¿Qué es la perforación con martillo en cabeza?
La perforación con martillo en cabeza utiliza una perforadora hidráulica de rocas (denominada comúnmente "drifter") montada en la parte superior de la sarta de perforación para generar energía de percusión de alta frecuencia. Esa energía se transmite a través del adaptador del vástago, las barras de perforación y los acoplamientos directamente a la cara de la broca, rompiendo la roca mediante un impacto rápido y controlado.
La ventaja mecánica clave: la fuerza de percusión, la rotación y la descarga actúan simultáneamente. Esta combinación produce:
- Elevados índices de penetración en formaciones rocosas duras y abrasivas
- Rectitud constante de los orificios crítico para el control de los patrones de explosión
- Menor consumo de energía en comparación con los métodos rotativos o DTH en diámetros pequeños y medianos
- Perfiles de sistema compactos que se adaptan a entornos subterráneos confinados
Una barra de perforación de martillo en cabeza completa consta de cuatro componentes principales: adaptadores de mango, barras de extensión (o varillas de deriva), manguitos de acoplamiento, y brocas (normalmente brocas de botón con insertos de carburo de tungsteno).
Más información: ¿Qué es la perforación con martillo en cabeza? La guía completa
Aplicaciones de minería de superficie: Perforación en banco a escala
En minería de superficie-Ya se trate de explotaciones a cielo abierto de oro, cobre, mineral de hierro o canteras, la productividad depende de la capacidad de perforar patrones de barrenos precisos y de gran volumen de forma rápida y repetible. La perforación con martillo en cabeza es la tecnología más adecuada para este entorno.

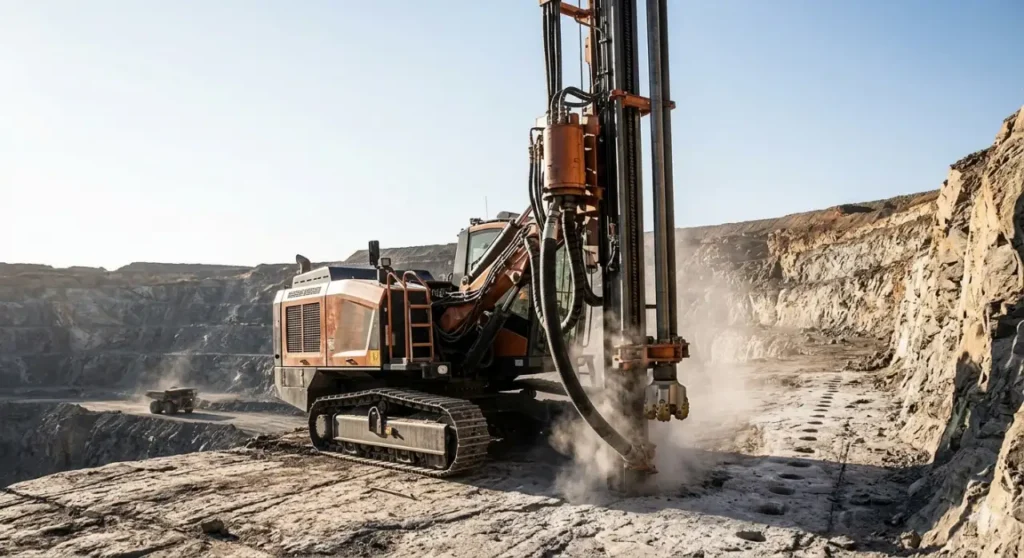

Perforación en banco en explotaciones a cielo abierto
Los equipos hidráulicos sobre orugas equipados con sistemas de martillo en cabeza son la norma del sector para taladrado en banco. Trabajando en bancos planos o ligeramente inclinados, estos equipos perforan agujeros verticales o ligeramente inclinados -normalmente de 76 mm a 152 mm de diámetro- a profundidades definidas que se ajustan a los requisitos del diseñador de la voladura.
Los factores clave del rendimiento en la perforación de bancos incluyen:
- Índice de penetración (ROP): El impacto de alta frecuencia combinado con la geometría optimizada de la broca de botón permite a las herramientas RockHound mantener una penetración agresiva en roca dura competente -granito, basalto, cuarcita- sin un desgaste excesivo.
- Rectitud del agujero: La desviación de la profundidad o el ángulo de diseño compromete directamente la calidad de la fragmentación y la estabilidad del banco. Las barras de extensión de RockHound se fabrican con tolerancias dimensionales estrictas para minimizar la desviación angular, incluso en formaciones fracturadas o estratificadas.
- Diámetro de orificio uniforme: Las brocas desgastadas o de bajo rendimiento provocan pérdida de diámetro, lo que conduce a una mala distribución del explosivo y a una fragmentación irregular. La geometría de nuestros botones de carburo de tungsteno está optimizada para mantener el calibre durante toda la vida útil de la herramienta.
- Compatibilidad de rosca: Las herramientas de perforación de banco RockHound están disponibles en configuraciones de rosca R32, T38, T45, T51 y GT60 para adaptarse a los principales equipos hidráulicos, incluidas las plataformas Sandvik, Epiroc (Atlas Copco) y Furukawa.
Por qué la precisión de la perforación en banco afecta a su cuenta de resultados
La inexactitud de los barrenos es uno de los factores de coste más subestimados en la minería a cielo abierto. La desviación de los barrenos conlleva:
- Distribución desigual de la carga y fragmentación deficiente
- Mayor desgaste de las trituradoras primarias
- Bolos de gran tamaño que requieren una rotura secundaria
- Caras de banco inestables y riesgo para la seguridad
Precisión taladrado en banco con la sarta de perforación adecuada no es sólo una especificación técnica, sino que determina directamente los costes de procesamiento posteriores y el rendimiento operativo.
Minería de superficie - Herramientas de perforación de rocas Top Hammer
| Nombre De Producto |
Tipo | L | H | Hilo | Peso (KG) | Código del producto | ||
|---|---|---|---|---|---|---|---|---|
| mm | pulgada | mm | pulgada | |||||
| Varilla T45-46mm Speed MF para perforación de agujeros largos | Extensión | 1525 1830 |
5′ 6′ |
46 | 1 3/4″ | Varilla T45 | 18.2 21.5 |
290-4615-7777 290-4618-7777 |
| Varilla T51-52mm Speed MF para perforación de agujeros largos | Extensión | 1830 | 6′ | 52 | 2″ | T51 | 26.8 | 290-5218-7878 |
| Alargadera T51 Para Taladros Largos | Extensión | 1830 | 6′ | 52 | 2″ | T51 | 25.3 | 280-5218-7878 |
| Alargadera T45 Para Taladros Largos | Extensión | 1525 1838 |
5′ 6′ |
46 | 1 3/4″ | T45 | 16.2 19.5 |
280-4615-7777 280-4618-7777 |

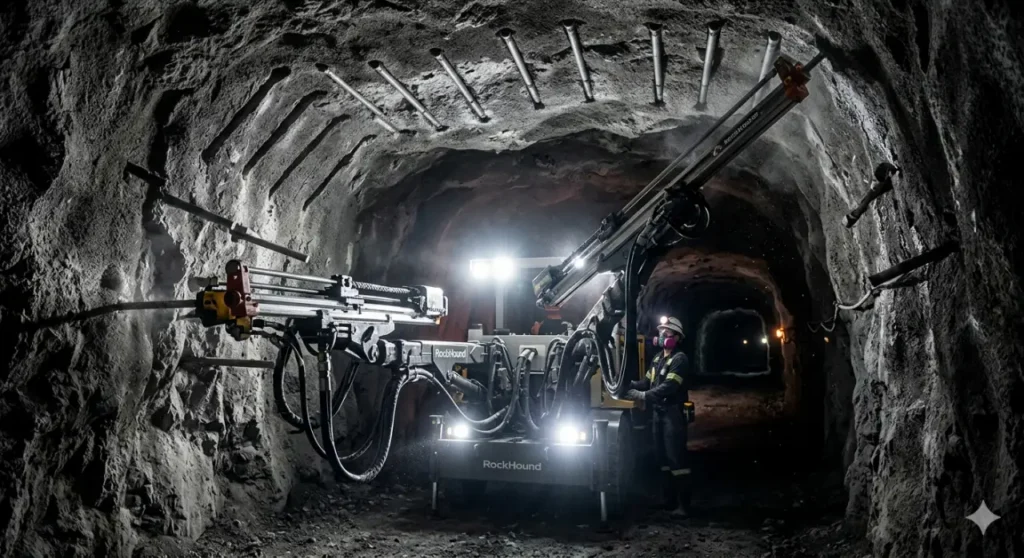

Aplicaciones de minería subterránea: Drifting y parada de barrenos largos
Bajo tierra La minería presenta una serie de limitaciones fundamentalmente diferentes: espacio libre limitado, maniobrabilidad restringida del equipo, geología compleja y la necesidad de gestionar la estabilidad del macizo rocoso alrededor de las excavaciones activas. La tecnología de martillo en cabeza destaca en este entorno precisamente por su diseño de sistema compacto y su versatilidad.
A la deriva: Rumbo de desarrollo y avance del túnel
A la deriva se refiere a la perforación y voladura de túneles de desarrollo horizontales (o casi horizontales): rampas, cortes transversales, galerías de acceso y conducciones de mineral. Así es como los mineros crean la infraestructura física para llegar a los yacimientos y extraerlos.
Los equipos de perforación de pluma múltiple diseñados para secciones transversales de túneles dependen de las sartas de perforación con martillos en cabeza para avanzar con eficacia. El perfil compacto de los componentes de los martillos en cabeza permite perforar todo el frente en tramos estrechos (de hasta 3,5 × 3,5 m), lo que resulta inviable con sistemas DTH más grandes.
En a la deriva aplicaciones, RockHound suministra:
- Varillas Drifter (diseño integral, optimizado para perforación horizontal de alto impacto)
- Adaptadores de mango adaptados a modelos específicos de drifter (HD, HC, COP, serie BBC)
- Brocas de botón de rosca en diámetros apropiados para el patrón de agujeros requerido
- Manguitos de acoplamiento con un encaje preciso de la rosca para evitar la pérdida de energía
| A la deriva | Top Hammer Drilling |
|---|---|
La deriva es esencial para el desarrollo de túneles, entre otras cosas:
|
La perforación con martillo en cabeza permite:
|
La explotación de roca dura en minas subterráneas profundas -donde la competencia de la roca es alta y el tiempo por metro es el KPI crítico- exige componentes de sarta de perforación con una pérdida de energía mínima en cada conexión. Las herramientas RockHound están mecanizadas para garantizar la máxima transferencia de energía del pistón a la cara de la broca.

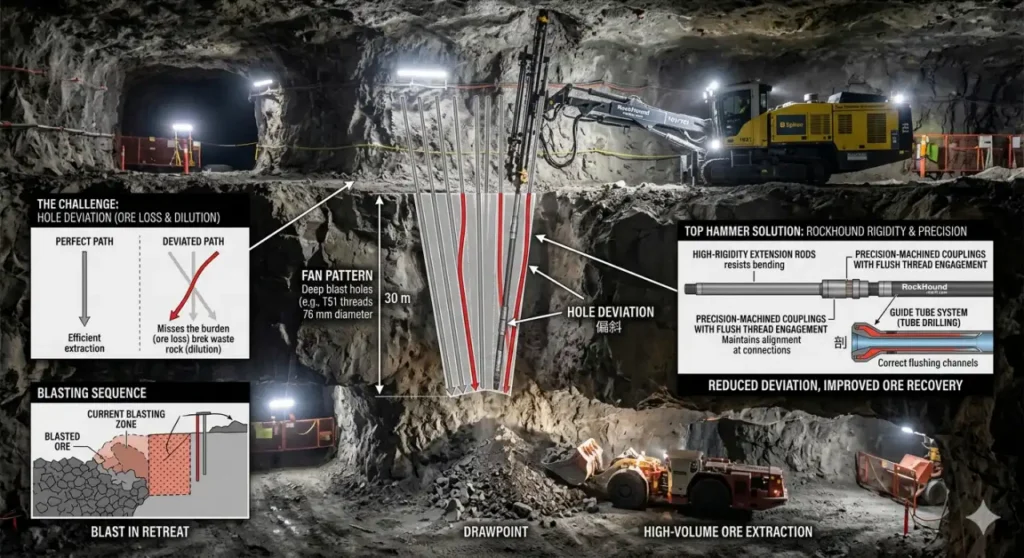

Explotación de pozos largos: Extracción subterránea de grandes volúmenes de mineral
Tapado de agujeros largos es uno de los métodos de minería subterránea más productivos para la extracción de mineral a granel. Consiste en perforar barrenos largos y paralelos (normalmente de 51-102 mm de diámetro y 10-40 m de longitud) en forma de abanico o paralelos a partir de perforadoras situadas por encima y por debajo de la mena. A continuación, la columna de mineral se voladura en retirada y la roca rota se recupera en los puntos de extracción.
El reto técnico fundamental en taponado de agujeros largos es desviación del agujero. A distancias de entre 15 y 40 metros, incluso un pequeño error angular en el cuello se traduce en un error de posición significativo en la punta, lo que provoca que los barrenos no alcancen la carga prevista, dejen pilares de mineral sin explotar (pérdida de mineral) o se conviertan en residuos (dilución).
Los sistemas de martillo en cabeza de agujero largo solucionan este problema:
- Alargaderas de gran rigidez diseñado para resistir la flexión a lo largo de toda la longitud del orificio
- Acoplamientos mecanizados de precisión con rosca enrasada para mantener la alineación en cada conexión del vástago
- Sistemas de tubos guía (perforación de tubos) para orificios ultralargos en los que la precisión posicional es fundamental
- Diseño correcto de la descarga para retirar eficazmente los recortes y evitar que se atasquen los diferenciales
Los componentes de perforación de barrenos largos de RockHound están diseñados específicamente para los sistemas de rosca T45 y T51 que se utilizan habitualmente en los equipos de perforación de barrenos largos como Sandvik DL421 y Epiroc Simba series, lo que permite reducir la desviación y mejorar la recuperación de mineral en los paneles de los taludes.
Herramientas de perforación de rocas con martillo en cabeza para minería subterránea
| Nombre De Producto |
Tipo | L | H | Hilo | Peso (KG) | Código del producto | ||
|---|---|---|---|---|---|---|---|---|
| mm | pulgada | mm | pulgada | |||||
| Alargadera T35 para perforación de barrenos largos en minería | Extensión | 1220 1525 1830 |
4′ 5′ 6′ |
39 | 1 1/2″ | T35 | 10.4 12.8 15.3 |
290-3912-7575 290-3915-7575 290-3918-7575 |
| R32 MF Varilla Para Taladro Largo | L 915-1830mm | Extensión | 915 1220 1525 1830 |
3′ 4′ 5′ 6′ |
32 | 1 1/4″ | R32 | 5.5 7.3 9.0 10.5 |
290-3209-5454 290-3212-5454 290-3215-5454 290-3218-5454 |
| T38-H32-R32 Barra de deriva con longitud 3700-4915mm | Drifter | 3700 4305 4915 |
12’1 1/2″ 14’1 31/64″ 16’1 1/2″ |
32 | 1 1/4″ | T38 / R38 / R32 | 23.6 27.5 31.4 |
276-3237-5654 276-3243-5654 276-3249-5654 |
| R38-H35-R32 Barra De Taladro Para Perforación L 3090-5525 | Drifter | 3090 3700 4305 4915 5525 |
10′ 1 21/32″ 12′ 1 1/2″ 14′ 1 3/64″ 16′ 1 1/2″ 18′ 1 33/64″ |
35 | 1 5/8″ | R38 / R32 | 24.0 28.7 33.7 38.2 43.1 |
276-3530-5654 276-3537-5654 276-3543-5654 276-3549-5654 276-3555-5654 |
| R32-H28-R28 Varilla roscada para excavación de túneles | Drifter | 2600 3090 3700 4005 4265 4305 |
8′ 6-3/8″ 10′ 1-5/8″ 12′ 1-5/8″ 13′ 1-43/64″ 13′ 11-1/2″ 14′ 1-31/64″ |
28 | 1 1/8″ | R32 / R28 | 13.0 15.9 18.5 20.5 21.3 21.5 |
276-2826-5453 276-2830-5453 276-2837-5453 276-2840-5453 276-2842-5453 276-2843-5453 |
| Barra de perforación T38-H35-T38 MF para perforación y excavación de túneles | Drifter | 3700 4305 4915 5525 |
12’1 1/2″ 14’1 3/64″ 16’1 1/2″ 18’1 33/64″ |
35 | 1 5/8″ | T38 | 29.4 34.4 38.9 43.8 |
296-3537-7654 296-3543-7654 296-3549-7654 296-3555-7654 |
| Barra T38 MF para perforación con martillo en cabeza | Extensión | 915 1220 1525 1830 |
3′ 4′ 5′ 6′ |
38 | 1 1/2″ | T38 | 8.3 10.9 13.3 15.8 |
290-3809-7676 290-3812-7676 290-3815-7676 290-3818-7676 |
| Alargadera T38 para perforación con martillo en cabeza | Extensión | 1220 1525 1830 |
4′ 5′ 6′ |
38 | 1 1/2″ | T38 | 10.0 12.4 14.9 |
280-3812-7676 280-3815-7676 280-3818-7676 |
| T38 Guía de varilla | T38 Guía de tubería de perforación de martillo en cabeza | Extensión | 1220 1525 1830 |
4′ 5′ 6′ |
56 | 2 1/8″ | T38 | 12.6 14.0 17.4 |
200-5612-7676 200-5615-7676 200-5618-7676 |
5 operaciones mineras clave en las que se utilizan los mejores martillos perforadores
La perforación con martillo en cabeza no se limita a la producción de barrenos de voladura. Respalda todo el ciclo de vida operativo de una mina moderna:
| Aplicación | Descripción |
|---|---|
| Granallado de producción | Se utiliza tanto en minas de superficie como subterráneas para crear barrenos de voladura para la fragmentación primaria de la roca. |
| Desarrollo del mineral | Apoya la creación de infraestructuras como túneles y vías de acceso mediante la deriva. |
| Detención por orificio largo | Permite la extracción de mineral a gran escala con una geometría de voladura controlada. |
| Fragmentación secundaria | Rompe rocas de gran tamaño que no pueden ser procesadas por trituradoras. |
| Apuntalamiento de rocas (apoyo en tierra) | Garantiza la seguridad perforando agujeros para pernos de anclaje a fin de estabilizar estructuras subterráneas. |
Selección de las herramientas adecuadas para el martillo en cabeza
La elección del varillaje de perforación correcto para su aplicación específica requiere ajustar varias variables:
| Parámetro | Perforación de superficie | Deriva subterránea | Detención por orificio largo |
|---|---|---|---|
| Diámetro típico del orificio | 76-152 mm | 43-64 mm | 51-89 mm |
| Sistema de hilo conductor | T45, T51, GT60 | R32, T38, T45 | T45, T51 |
| Tipo de varilla | Alargaderas | Varillas Drifter (MF) | Perforación de barras largas / tubos |
| Métrica clave de rendimiento | Índice de penetración, retención del calibre | Tarifa anticipada por ronda | Rectitud del orificio, control de la desviación |
| Tipo de equipo | Plataformas de superficie sobre orugas | Jumbos a la deriva | Plataformas de producción de pozos largos |
| Experiencia demostrada | Ingeniería avanzada |
|---|---|
Experiencia demostrada Nuestras herramientas se prueban en entornos mineros reales, tanto en aplicaciones de superficie como subterráneas. | Ingeniería avanzada (especialización)
|
Compatibilidad industrial (autoridad) Compatible con los principales equipos de perforación como: - Sandvik | Rendimiento fiable (fiabilidad)
|
El equipo técnico de RockHound puede ayudarle a adaptar los sistemas de rosca, las longitudes de varilla y las configuraciones de broca a su modelo de equipo y tipo de roca específicos.

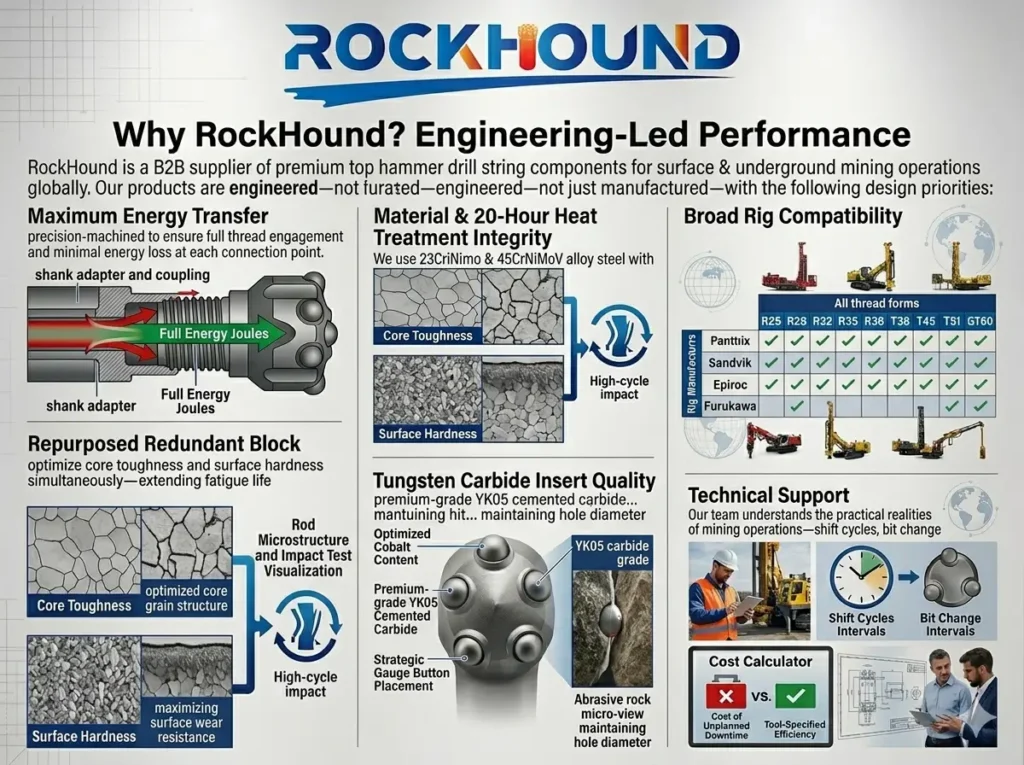

¿Por qué RockHound? Rendimiento basado en ingeniería
RockHound es un proveedor B2B de componentes premium de barras de perforación de martillo en cabeza para superficie y subterráneo operaciones mineras en todo el mundo. Nuestros productos se diseñan -no solo se fabrican- teniendo en cuenta las siguientes prioridades de diseño:
Máxima transferencia de energía
Nuestros adaptadores de vástago y acoplamientos están mecanizados con precisión para garantizar un encaje total de la rosca y una pérdida mínima de energía en cada punto de conexión. Cada julio de energía del pistón debe llegar a la cara de la broca.
Integridad del material y del tratamiento térmico de 20 horas
Utilizamos acero de aleación 23CriNimo y 45CrNiMoV con procesos de tratamiento térmico controlados que optimizan la tenacidad del núcleo y la dureza de la superficie simultáneamente, prolongando la vida útil a la fatiga en aplicaciones de impacto de alto ciclo como taladrado en banco y a la deriva.
Calidad de las plaquitas de metal duro
Nuestras brocas de botón utilizan carburo cementado YK05 de primera calidad con contenido de cobalto y fase aglutinante optimizados, seleccionados para los mecanismos de desgaste específicos de la roca dura abrasiva. Los botones de calibre se colocan y rectifican para mantener el diámetro del orificio durante toda la vida útil.
Amplia compatibilidad con plataformas
Las herramientas RockHound se fabrican para adaptarse a las formas de rosca estándar del sector, incluidas R25, R28, R32, R35, R38, T38, T45, T51 y GT60, compatibles con las principales plataformas de Sandvik, Epiroc, Furukawa y otros fabricantes de perforadoras hidráulicas.
Asistencia técnica
Nuestro equipo comprende la realidad práctica de las operaciones mineras: ciclos de turnos, intervalos de cambio de barrena, protocolos de inspección del varillaje y el coste de los tiempos de inactividad imprevistos. Trabajamos con los equipos técnicos y de compras para especificar las herramientas adecuadas para cada aplicación.
Conclusión
En taladrado en banco en operaciones a cielo abierto para a la deriva y taponado de agujeros largos En entornos subterráneos complejos, los martillos perforadores son la columna vertebral de la minería moderna. Su capacidad para ofrecer altas velocidades de penetración, una geometría de barrenos precisa y un rendimiento fiable en diversas condiciones de roca las convierte en el método preferido por los operadores mineros centrados en la productividad y el control de costes.
La diferencia entre un rendimiento de taladrado medio y uno excepcional a menudo se reduce a la calidad de la herramienta: grado del material, tolerancias de mecanizado y geometría de la broca. En RockHound, Construimos herramientas adaptadas a las exigencias de las explotaciones mineras reales, no sólo a las especificaciones de los catálogos.
¿Está listo para mejorar el rendimiento de sus perforaciones?
Visite rhdrill.com para explorar toda nuestra gama de soluciones de perforación con martillo en cabeza, o póngase en contacto con nuestro equipo técnico para obtener recomendaciones específicas para su aplicación y un presupuesto personalizado.
PREGUNTAS FRECUENTES
La perforación con martillo en cabeza se utiliza para perforación en banco, drifting y parada de pozos largos tanto en explotaciones mineras de superficie como subterráneas.
En la perforación con martillo en cabeza, la energía de percusión se genera en la superficie y se transmite a través de la sarta de perforación hasta la broca. En la perforación DTH, se coloca un martillo neumático en el fondo del agujero, directamente detrás de la broca. La perforación con martillo en cabeza suele ser más rápida y eficiente desde el punto de vista energético en perforaciones de menor diámetro (hasta ~127-152 mm), por lo que es ideal para taladrado en banco y a la deriva. El DTH resulta ventajoso en perforaciones de mayor diámetro y aplicaciones más profundas, donde las pérdidas de energía de la sarta en los sistemas de martillo en cabeza se vuelven significativas.
Control de la desviación en taponado de agujeros largos requiere:
- Utilización de alargaderas de alta rigidez específicas para aplicaciones de agujeros largos;
- Mantenimiento de conexiones de acoplamiento estancas sin roscas desgastadas que permitan el juego angular;
- Seleccionar el ángulo correcto de la cara de la broca y el diseño del barrido para evitar fuerzas de corte asimétricas;
- Garantizar que los parámetros de perforación correctos (velocidad de rotación, presión de avance, presión de percusión) se adaptan a las condiciones de la roca;
- Utilización de sistemas de perforación con tubo guía o tubo para perforaciones de más de 20-25 metros en las que la precisión posicional es fundamental.
Una sarta de perforación con martillo en cabeza completa consta de: un adaptador de mango (interfaces entre la perforadora hidráulica y la sarta de perforación), barras de perforación (barras de extensión para perforación en banco o barras de deriva/MF para deriva subterránea), manguitos de acoplamiento (conecta las secciones de la barra), y un broca (normalmente una broca de botón roscada con insertos de carburo de tungsteno). La selección del tipo de rosca (p. ej., R32, T38, T45, T51) debe coincidir en todos los componentes y ser compatible con el derivador del equipo.
Sí. Las herramientas RockHound están diseñadas para ser totalmente compatibles con los principales equipos hidráulicos de marcas como Sandvik, Epiroc (Atlas Copco) y Furukawa, y coinciden con las roscas y las configuraciones de vástago estándar del sector.
Los sistemas de rosca más comunes en minería son: Hilo R (R25, R28, R32, R35, R38): roscas con perfil de cuerda utilizadas para aplicaciones más pequeñas y ligeras, como el bulonado de rocas y los trabajos de desarrollo; Rosca en T (T38, T45, T51) - roscas trapezoidales utilizadas para orificios de tamaño medio a grande en taladrado en banco y taponado de agujeros largos; y GT60 - una rosca trapezoidal más grande para perforadoras de superficie de gran potencia que perforan barrenos de producción de gran diámetro.
Sí. Las herramientas de perforación con martillo en cabeza están diseñadas tanto para superficie y subterráneo aplicaciones. Los equipos de superficie tienden a utilizar configuraciones de mayor diámetro y mayor energía para taladrado en banco, mientras que los equipos subterráneos están optimizados para ocupar poco espacio y ser maniobrables. a la deriva y taponado de agujeros largos operaciones. Se aplican las mismas normas de roscado en ambos entornos, aunque el tipo de varilla, la longitud y el diámetro de la broca se seleccionan en función de la aplicación específica.
