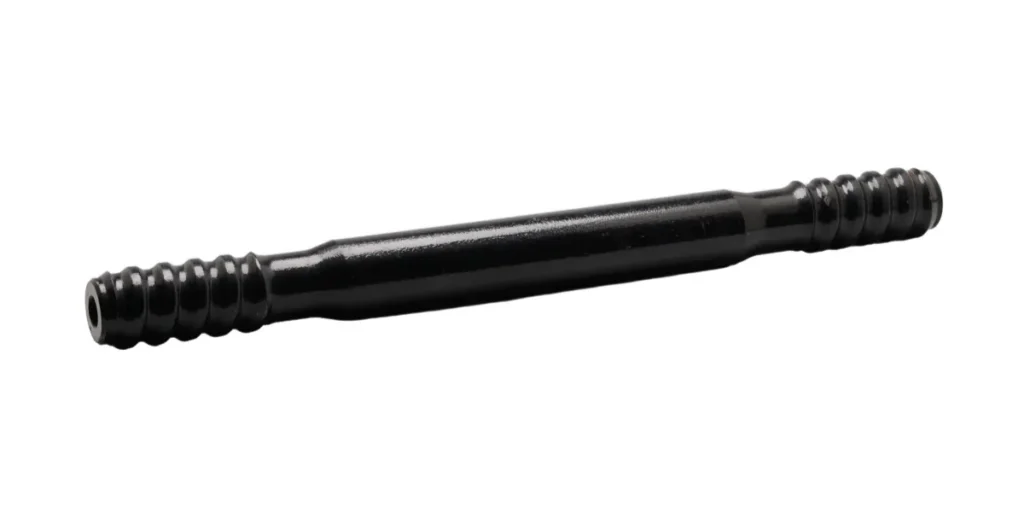

Descripción del producto
En una obra de perforación, lo último que se necesita es una sarta rota o un orificio desviado. En RockHound, No nos limitamos a “fabricar” barras, sino que las diseñamos para que sobrevivan a la dura realidad de las rocas de dureza media a alta. Tanto si trabaja en minería subterránea como en canteras de superficie, nuestras barras redondas de extensión T45 proporcionan la rectitud y durabilidad necesarias para que sus equipos alcancen los objetivos turno tras turno.
Utilizamos ZK22CrNi3Mo (23CrNiMo) por una razón: es un acero de cementación de alto nivel que soporta la fatiga donde otros se rompen. Combinadas con roscas de precisión mecanizadas por CNC y un proceso de carburización de toda la superficie, estas barras presentan una estructura de “coraza dura y núcleo resistente”, perfecta para absorber la energía de los impactos sin sacrificar la vida útil.
Desde la perforación de subniveles hasta la perforación de túneles, pasando por la perforación de bancos, RockHound Las barras T45 están diseñadas para reducir la desviación del orificio, prolongar la vida útil de la rosca y maximizar la transmisión de energía del equipo a la broca, ciclo tras ciclo, turno tras turno.
Características principales
Acero Premium (23CrNiMo): No escatimamos en materias primas. Esta aleación específica está certificada para una alta resistencia al impacto, lo que reduce drásticamente el riesgo de costosas roturas en el fondo del pozo en rocas abrasivas o fracturadas.
Tratamiento térmico de doble propiedad: Mediante la carburación de toda la superficie, creamos una piel resistente al desgaste que protege la superficie del vástago, mientras que el núcleo interno sigue siendo lo suficientemente dúctil como para absorber los continuos impactos de percusión.

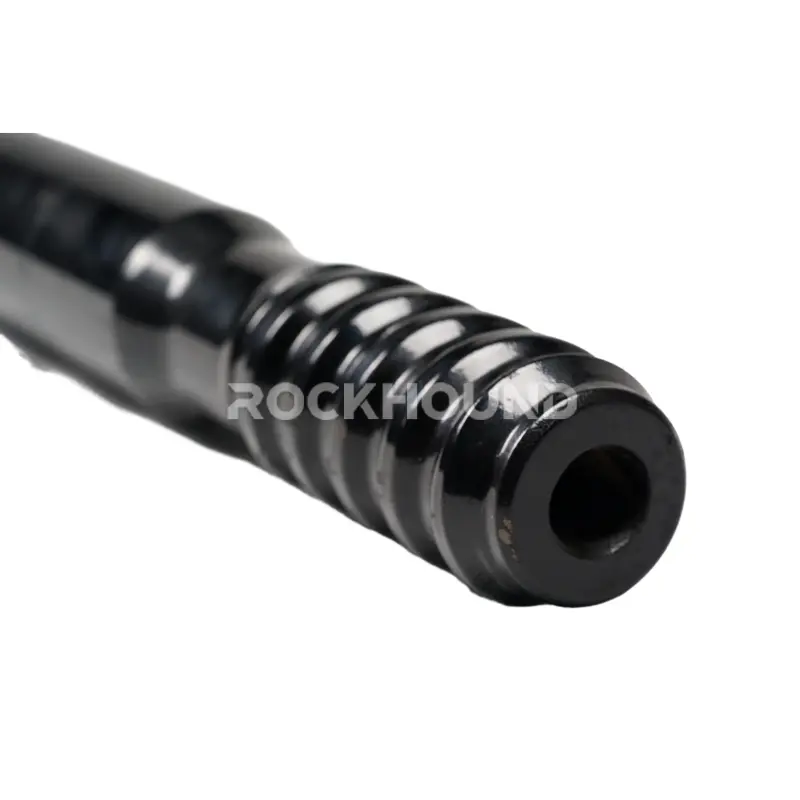

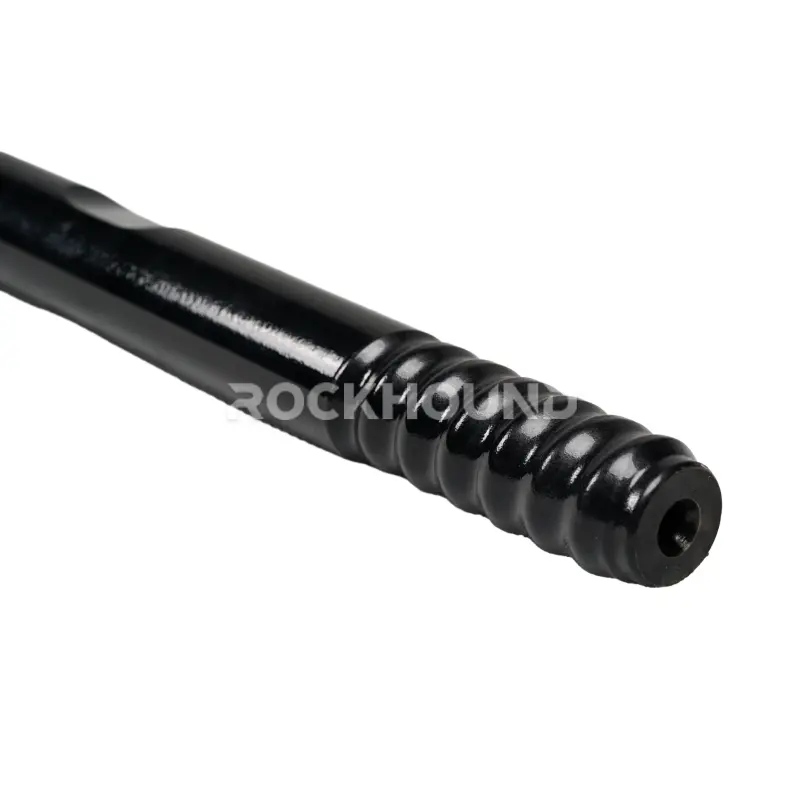

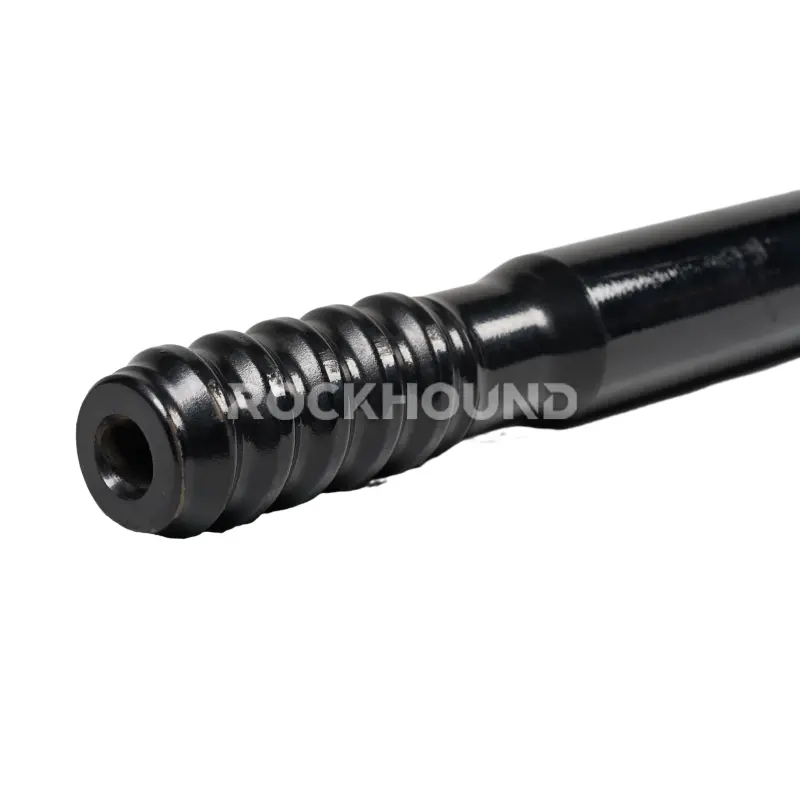

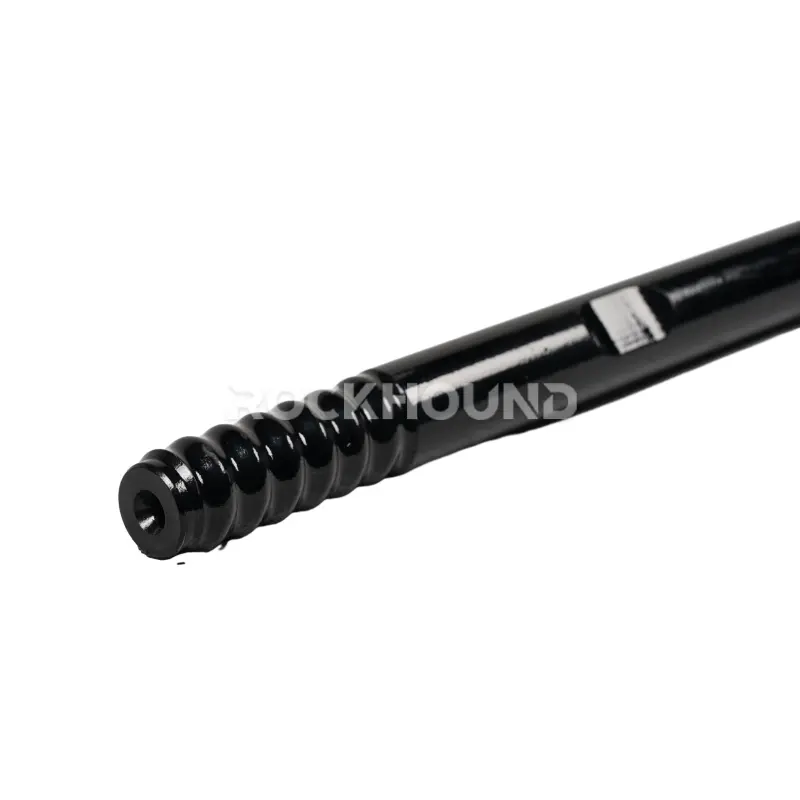

Roscas True-Fit T45: Nuestras líneas CNC mantienen tolerancias estrictas. Esto se traduce en un mejor contacto entre metales, menos pérdida de energía y juntas que se mantienen firmes bajo carga dinámica.
Rectitud de precisión: La precisión de los agujeros profundos empieza por la varilla. Mantenemos límites dimensionales estrictos para evitar el “arqueo de la varilla”, que no solo mantiene los agujeros en el blanco, sino que también evita el desgaste prematuro de los tubos guía.
Descarga eficiente: Los canales internos están optimizados para un flujo de aire y agua de gran volumen, eliminando rápidamente los recortes y manteniendo fría la broca para evitar que se apelmace en terrenos arcillosos.

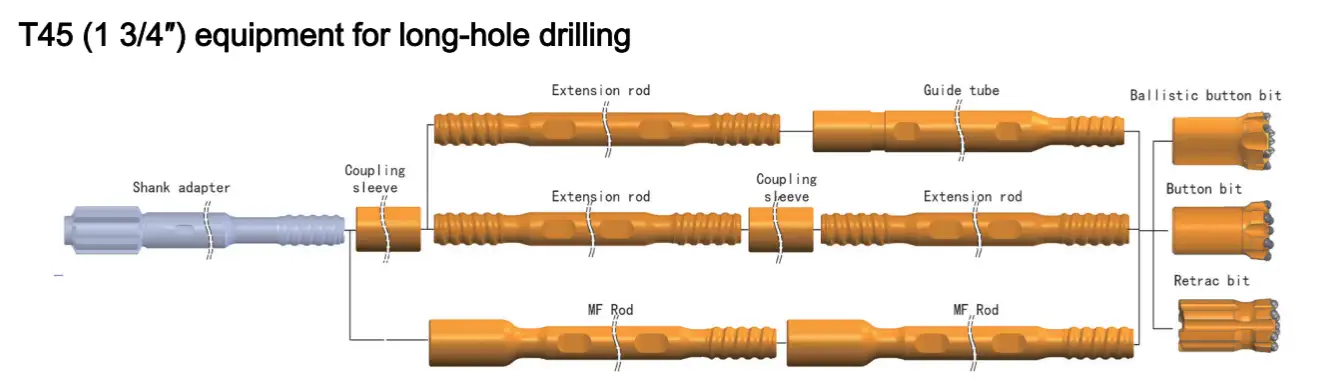

Cuerda de perforación de barrenos largos RockHound T45 (1 3/4″): Adaptador de vástago → Manguito de acoplamiento → Varilla de extensión / Varilla MF → Tubo guía → Manguito de acoplamiento → Broca de botón balística / Broca de botón / Broca Retrac.

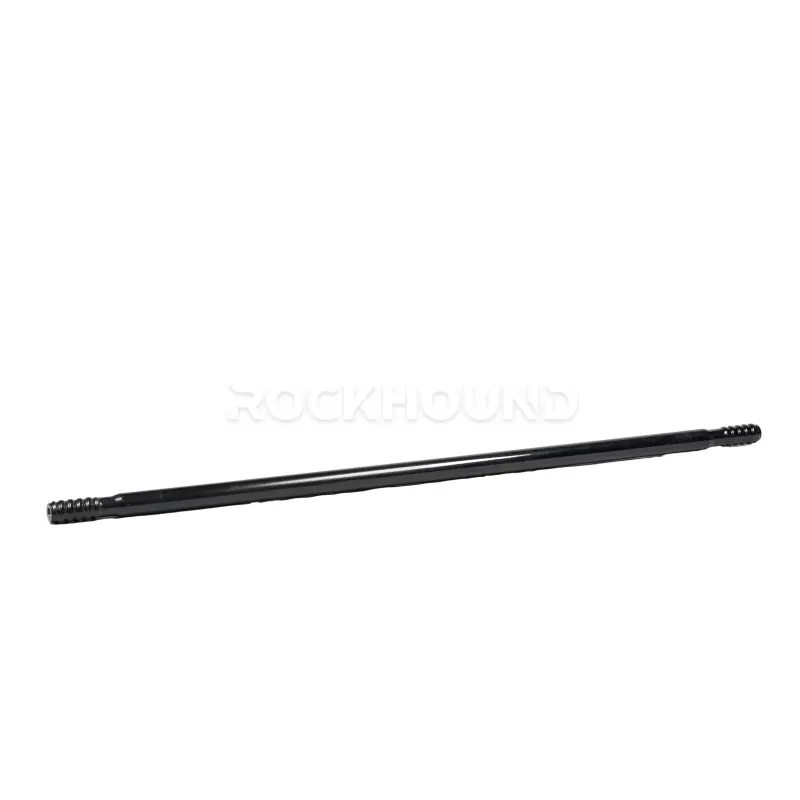

Especificaciones técnicas
| Modelo | Longitud (mm) | Longitud (pies) | Diámetro (mm) | Diámetro (pulg.) | Hilo | Código del producto | Peso (kg) |
|---|---|---|---|---|---|---|---|
| T45-Ronda 46-T45 | 1525 | 5′ | 46 | 1 3/4″ | T45 | 280-4615-7777 | 16.2 |
| T45-Ronda 46-T45 | 1838 | 6′ | 46 | 1 3/4″ | T45 | 280-4618-7777 | 19.5 |
- Material del núcleo: Acero de baja aleación ZK22CrNi3Mo (23CrNiMo)
- Acabado: Revestimiento antioxidante / Fosfatado
- Compatibilidad: Totalmente intercambiable con Epiroc (Atlas Copco), Sandvik y Furukawa Sistemas T45.
Aplicación
Las barras redondas de extensión RockHound T45 son la elección probada en campo para sistemas de perforación de barrenos largos,La serie RockHound T45 es el estándar probado en campo para:
- Minería subterránea: Imprescindible para el rebaje y la producción de barrenos largos en minas metalíferas.
- Canteras de superficie: Taladrado de banco de alto rendimiento en el que la velocidad de cambio de barras y la rectitud del agujero dictan el beneficio.
- Túneles: Rendimiento fiable en la perforación de abanicos y el atornillado de refuerzos pesados.
- Ingeniería Civil: Proyectos de inyección de lechada y apoyo en tierra a larga distancia.
Mantenimiento y cuidado
1. No te saltes la grasa
Aplique siempre grasa para roscas de alta calidad antes de cada conexión. Evita el gripado y las microsoldaduras, los dos mayores enemigos de las roscas T45.
2. Rota tus cañas
No dejes que un extremo soporte todo el esfuerzo. Intercambia periódicamente los extremos de la caña. Puede aumentar la vida útil total de la caña hasta 30%.
3. Detener el “disparo en blanco”
El martilleo sin contacto con la roca envía ondas de choque destructivas directamente a la varilla. Es la forma más rápida de provocar grietas por fatiga en las raíces de la rosca.
4. Vigilar el desgaste
Utilice un calibrador de roscas. Si las roscas parecen planas o astilladas, retire la varilla. El uso de una varilla desgastada acabará destruyendo también los manguitos de acoplamiento y los adaptadores de vástago.
Cómo elegir la alargadera RockHound adecuada
Antes de especificar las barras redondas de extensión RockHound T45 para su operación, evalúe lo siguiente:
- Profundidad de perforación y configuración de sartas Para profundidades de perforación superiores a 30-40m, integrar un RockHound Tubo guía en la cuerda para mantener la rectitud del orificio. Para un manejo más rápido de la varilla y menos puntos de conexión, considere RockHound Varillas MF (Macho-Hembra) como alternativa a la configuración estándar de varilla acoplada + manguito.
- Dureza y abrasividad de las rocas La especificación ZK22CrNi3Mo (23CrNiMo) de RockHound ofrece un equilibrio óptimo de dureza superficial y tenacidad del núcleo para rocas de dureza media a alta (UCS 80-200 MPa). Para formaciones con abrasividad extrema (por ejemplo, cuarcita, granito >200 MPa), póngase en contacto con el equipo técnico de RockHound para confirmar la especificación de tratamiento térmico adecuada.
- Energía de percusión Las barras redondas RockHound de 46 mm están diseñadas para perforadoras hidráulicas de potencia media a alta. Compruebe que la energía de percusión y la presión de alimentación de su equipo se encuentran dentro del intervalo de funcionamiento recomendado para las barras de 46 mm a fin de evitar que se doblen o se fatiguen bajo cargas fuera del eje.
- Compatibilidad del sistema de rosca Confirme la compatibilidad de la rosca T45 en todos los componentes de la sarta (broca, manguito de acoplamiento, adaptador del vástago). No mezcle componentes T38 y T45: RockHound advierte de que el desajuste de la geometría de la rosca es una de las causas más comunes de fallo rápido de la unión en operaciones con inventarios mixtos.
- Selección de longitud Elija el RockHound 1525mm (5′) varilla para cabeceras más estrechas con holgura de ruptura restringida, o el 1838mm (6′) varilla para perforación de producción estándar de barrenos largos donde la prioridad es maximizar el avance por ciclo.
Por qué elegir RockHound
- Cadena de suministro Mill-Direct: RockHound obtiene los tochos ZK22CrNi3Mo directamente de acerías cualificadas, con trazabilidad completa del material y documentación de lotes térmicos disponible previa solicitud.
- Detección de defectos por ultrasonidos durante el proceso: Cada varilla RockHound se somete a una detección de defectos por ultrasonidos antes del mecanizado final: tolerancia cero para los defectos internos.
- Calibrado de roscas compatible con OEM: Todas las roscas RockHound T45 se verifican con los calibres Atlas Copco / Epiroc y Sandvik para garantizar una intercambiabilidad total con su equipo actual.
- Plazos de entrega flexibles y MOQ flexibles: RockHound admite tanto adquisiciones de prueba como acuerdos de suministro permanentes, con una rápida logística global a los yacimientos mineros activos.
Producción conexa

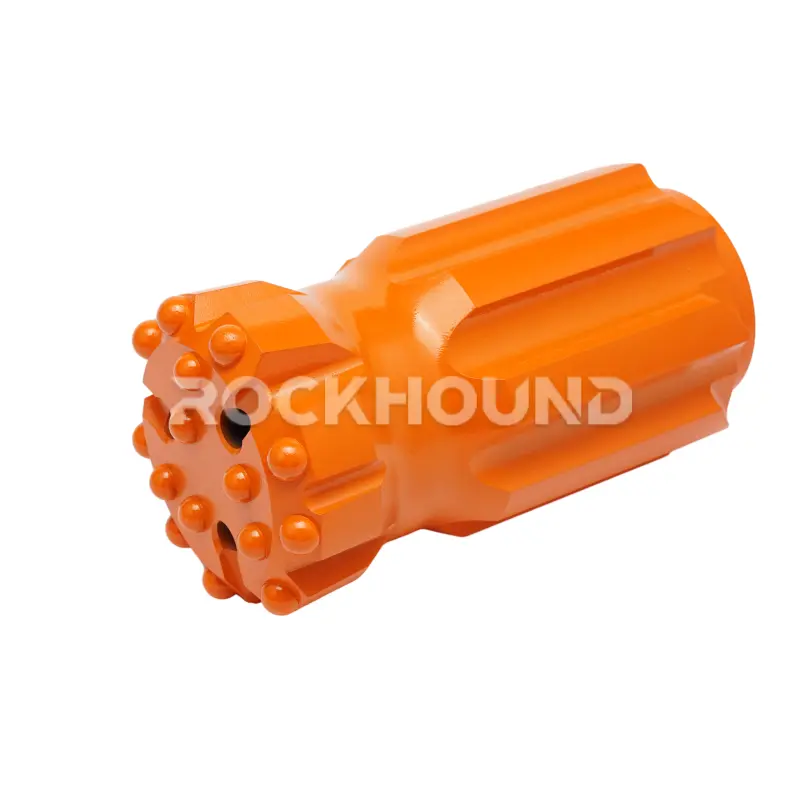

La rosca T45 broca de botón es una herramienta de perforación de alta resistencia que se utiliza habitualmente para la perforación de rocas duras, y se utiliza junto con la rosca T45 manguito de acoplamiento. Su diámetro suele oscilar entre 76 mm y 89 mm, y los diseños más habituales son los de cara plana y Retrac (retráctil). La cabeza del botón puede diseñarse con dientes esféricos o parabólicos para mejorar la eficacia de la perforación y la resistencia al desgaste.
Esta broca se utiliza ampliamente en la excavación de túneles, grandes minas a cielo abierto y minas subterráneas de cobre y oro, y se caracteriza por su rápida velocidad de perforación, larga vida útil y un rendimiento estable.
La varilla RockHound T45-46mm Speed MF está diseñada para perforación de extensión media a profunda en entornos subterráneos exigentes. A diferencia de las barras de extensión convencionales que dependen de manguitos de acoplamiento independientes, el diseño integrado MF (macho/hembra) consolida el punto de conexión directamente en el cuerpo de la barra, lo que reduce la pérdida de energía en cada unión, mejora la rectitud del orificio y acelera drásticamente el montaje y la recuperación de la barra en los equipos de perforación automatizados.

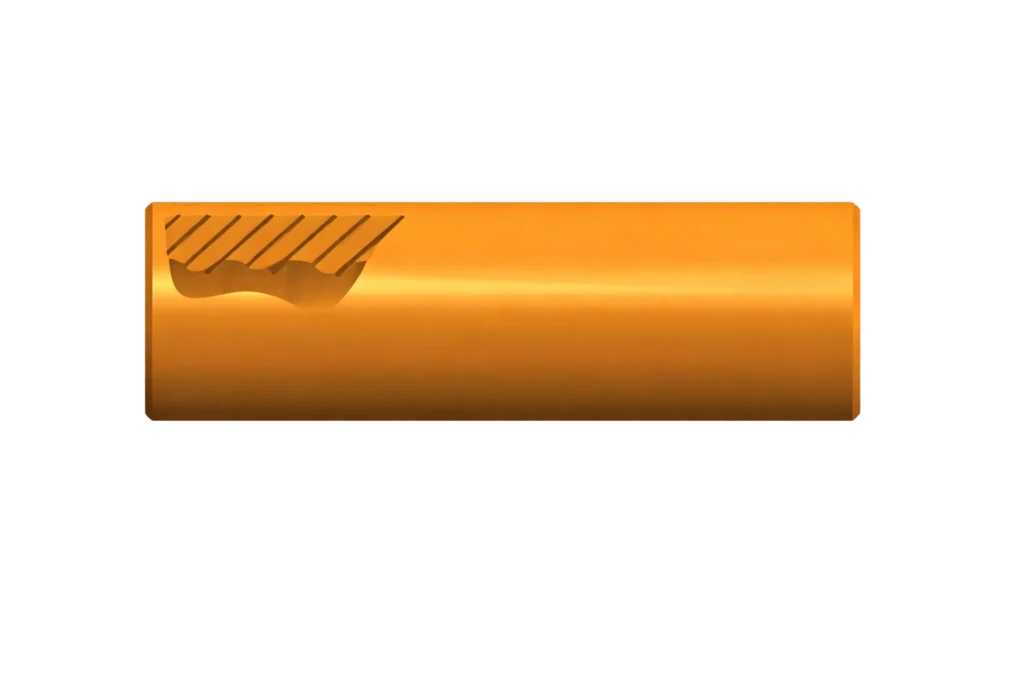

RockHound T45 Manguitos de acoplamiento son conectores mecanizados con precisión que forman la columna vertebral mecánica de su barra de perforación de martillo en cabeza. Su función principal es transmitir la energía de impacto de percusión y el par de rotación desde el adaptador del vástago a través de cada barra de perforación sucesiva, con la mínima pérdida de energía, hasta la cara de la broca.
FAQ - Alargadera RockHound T45 Redonda
Las alargaderas redondas RockHound T45 se fabrican con ZK22CrNi3Mo (23CrNiMo), un acero de cementación de baja aleación de primera calidad reconocido en el sector de la perforación de rocas por su elevada resistencia a la fatiga, tenacidad al impacto y resistencia a la fractura en el fondo del pozo. Todas las palanquillas proceden de acerías certificadas con trazabilidad completa del material.
RockHound ofrece actualmente la caña T45-Round 46-T45 en dos longitudes estándar:
- 1525mm (5′) - Código del producto: 280-4615-7777 | Peso: 16,2 kg
- 1838mm (6′) - Código del producto: 280-4618-7777 | Peso: 19,5 kg
Ambas variantes presentan un cuerpo redondo de 46 mm (1 3/4″) con roscas T45 en ambos extremos. Póngase en contacto con RockHound para conocer la disponibilidad de longitudes personalizadas.
Sí. Las barras redondas de extensión RockHound T45 están mecanizadas según el estándar de rosca T45 y son totalmente compatibles con los equipos de especificación T45 de Atlas Copco (Epiroc), Sandvik, Furukawa y otros importantes fabricantes de perforadoras hidráulicas de roca. Todos los perfiles de rosca se verifican con los calibres OEM antes del envío.
Un estándar Alargadera utiliza roscas macho T45 idénticas en ambos extremos y requiere un Manguito de acoplamiento para unir varillas en una cuerda. Un Varilla MF (Hombre-Mujer) integra ambos géneros de rosca en una sola pieza, eliminando un manguito de acoplamiento por conexión. Las barras RockHound MF reducen el número de uniones en las sartas largas, agilizando el manejo de las barras y disminuyendo el riesgo de fallo del manguito de acoplamiento en aplicaciones de perforación profunda.
La carburación es un proceso de tratamiento térmico de cementación en el que el carbono se difunde en la capa superficial del acero a temperatura elevada. RockHound aplica carburación en toda la superficie a todas las barras de extensión T45, creando una carcasa exterior dura y resistente al desgaste (ideal para la longevidad de la rosca y la resistencia a la abrasión), al tiempo que mantiene un núcleo duro y dúctil (fundamental para absorber los golpes de percusión sin fracturas frágiles). Esta estructura de doble propiedad es lo que diferencia una barra de perforación de calidad de una genérica.
Las tres prácticas de mayor impacto son:
- Engrasar las roscas antes de cada acoplamiento - evita el gripado y el agarrotamiento de la rosca.
- Gire periódicamente el extremo anterior - iguala el desgaste en ambas juntas T45.
- Eliminar los disparos de fogueo - La percusión sin restricciones y sin contacto con la roca es la principal causa de fractura prematura por fatiga en todas las barras de extensión, incluidos los productos RockHound.
Encontrará todas las instrucciones de mantenimiento en la sección Mantenimiento y cuidados del RockHound T45.
Para perforaciones de más de 30-40 m de profundidad, RockHound recomienda encarecidamente incorporar un Tubo guía en la sarta de perforación. El tubo guía estabiliza el extremo anterior de la sarta, limita el movimiento lateral y reduce significativamente la desviación del barreno, protegiendo las barras, brocas y collares RockHound de la tensión fuera del eje que acelera el desgaste y puede causar la desviación de la sarta o incidentes de barras atascadas.
