“El martillo en cabeza no es sólo un tipo de herramienta. Es un sistema completo: adaptador de mango, varilla de perforación, manguito de acoplamiento, y botón bit. Cada eslabón de esa cadena influye en la rapidez y limpieza de los agujeros. Esta guía explica cómo se comportan los martillos en los principales tipos de roca de cantera, los factores que influyen en la selección de una buena broca y los aspectos en los que la mayoría de las operaciones reducen costes sin darse cuenta.
Lectura relacionada: ¿Qué es la perforación con martillo en cabeza? La guía completa

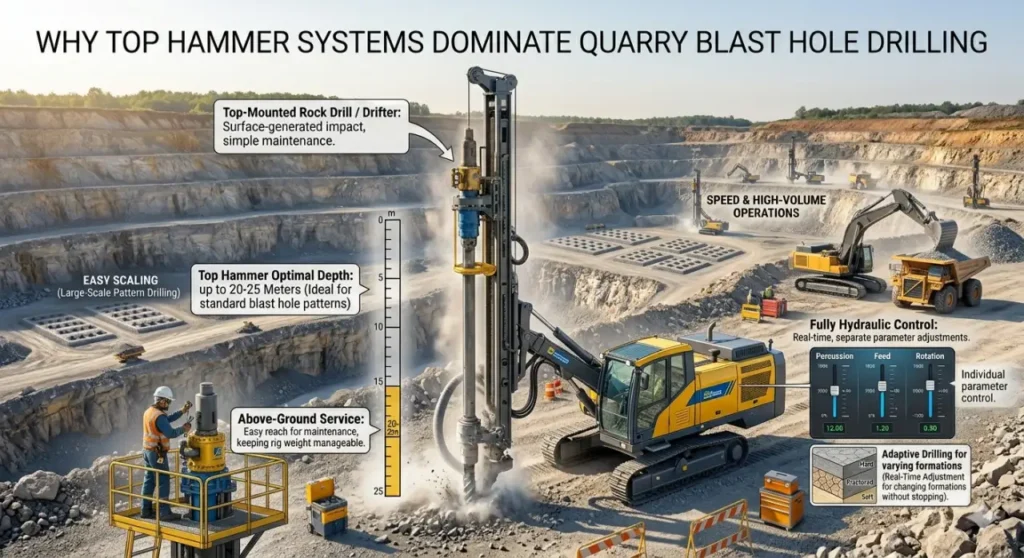

Por qué los sistemas de martillo en cabeza dominan la perforación de barrenos de cantera
La caliza es una roca razonable para perforar la mayoría de las veces. UCS(Resistencia a la compresión uniaxial) suelen oscilar entre 50 y 120 MPa, lo que proporciona a una broca bien elegida velocidades de penetración sólidas sin quemar rápidamente el carburo. El verdadero reto es la inconsistencia. Los nódulos de cuarzo, las vetas de arcilla y los vacíos kársticos pueden aparecer en un mismo patrón de voladura y someter a las mismas herramientas a cargas muy diferentes.
Para la mayoría de perforaciones en bancos de piedra caliza, brocas de botón esféricas en tamaños de rosca T38 o T45 consiguen el equilibrio adecuado entre velocidad y duración de la broca. En calizas más blandas y uniformes, merece la pena probar los perfiles de botón semibalísticos (parabólicos): la geometría empuja la energía hacia la roca de forma más agresiva y la velocidad de penetración aumenta notablemente cuando las condiciones de lavado son buenas.
La rectitud del barreno es tan importante como la velocidad. Cuando los barrenos se desvían de su ángulo, la carga y el espaciado se vuelven desiguales. Esto provoca una fragmentación deficiente, bloques de gran tamaño y más tiempo de rotura secundaria tras el disparo. La forma más sencilla de proteger la calidad de los agujeros es conseguir un soporte de cuello correcto y mantener una presión de alimentación constante desde el primer metro.
Canteras de caliza: Perforación de precisión para una fragmentación limpia
La caliza es, en muchos sentidos, una roca fácil de perforar, hasta que deja de serlo. La mayoría de las formaciones calizas tienen una resistencia a la compresión uniaxial (UCS) de entre 50 y 120 MPa, lo que significa que una broca de botón bien seleccionada puede lograr excelentes velocidades de penetración sin un desgaste excesivo. El reto suele venir de la variabilidad: los nódulos de chert, los filones de arcilla y las zonas karstificadas pueden aparecer en un mismo patrón de voladura y plantear exigencias muy diferentes a las herramientas.
Para la mayoría de las perforaciones de bancos de piedra caliza, brocas de botón esféricas en tamaños de rosca T38 o T45 proporcionan el equilibrio adecuado entre velocidad de penetración y resistencia al desgaste. Merece la pena considerar los botones parabólicos (semibalísticos) en calizas más blandas y homogéneas en las que se desea aumentar la velocidad de penetración y la eficacia de lavado es buena, ya que la geometría transfiere la energía de forma más agresiva a la roca.
La calidad de los barrenos es tan importante como la velocidad en las canteras de piedra caliza. Una desviación excesiva en los barrenos de voladura da lugar a una carga y un espaciado irregulares, lo que se traduce directamente en una fragmentación deficiente, una escombrera de gran tamaño y un aumento de los costes de rotura secundaria. Merece la pena conseguir un guiado recto del barreno mediante un soporte adecuado del collarín y una presión de alimentación constante desde el principio.
Lista de comprobación de herramientas para piedra caliza:
- Brocas de botón T38 o T45, 76-102 mm de diámetro
- Perfil semiesférico o esférico en función de la consistencia de la roca
- Alargaderas MF (macho-hembra) para orificios de más de 6 m de profundidad
- Adaptadores de vástago R32 o T38 adaptados a su modelo específico de drifter
| Brocas de botón | Barras de perforación MF | Manguito de acoplamiento |
|---|---|---|
Granito y roca dura: La durabilidad determina la decisión
En el granito es donde se descubre el valor real de las herramientas. Los valores de UCS son de 180-220 MPa y superiores. El contenido de cuarzo es alto. La velocidad de penetración disminuye, el desgaste de la broca se acelera y la diferencia entre una herramienta correctamente especificada y una mala elección puede ser fácilmente de 800 metros de vida útil de la broca frente a 1.500 metros por broca. Esta diferencia tiene un coste directo.
En granito duro y rocas ígneas similares, botón retrac bits hecho con Carburo de wolframio YK05 son la opción práctica de producción. El perfil retráctil rebaja ligeramente los botones de calibre y ensancha el cuerpo de la broca justo detrás de ellos. Con ello se consiguen dos cosas: escariar el cuello del orificio a medida que la sarta retrocede, de modo que la broca no se atasca en zonas fracturadas, y mantener el diámetro del calibre a medida que avanza el desgaste. Ambas cosas son muy importantes en rocas duras y articuladas.
En roca dura, el tamaño de la rosca es un factor más importante de lo que a veces se piensa. Las roscas T45 y T51 transportan más energía de impacto por la sarta, lo que es necesario cuando se perfora granito a 12-18 metros de profundidad. En estas condiciones, las alargaderas redondas aguantan mejor que las hexagonales, ya que transportan los esfuerzos de torsión de forma más uniforme a través de los acoplamientos y prolongan la vida útil de las alargaderas.
También hay que vigilar de cerca el lavado del granito. Las virutas finas se acumulan rápidamente en el espacio anular si disminuye la velocidad del aire. Las brocas con geometría de canal de lavado cruzado o multifacial eliminan las virutas con mayor fiabilidad, lo que protege la velocidad de penetración y evita que se acorte la vida útil de la broca.
Lista de comprobación de herramientas para granito:
- Brocas de botón retráctil T45 o T51, 89-127 mm de diámetro
- Carburo YK05 para condiciones de alta abrasión y alto contenido en sílice
- Geometría del canal de lavado transversal o multifacial
- Manguitos de acoplamiento de puente completo resistentes a la fatiga por vibraciones
| Botones | Barra de perforación de rocas | Manguitos de acoplamiento |
|---|---|---|
| Botones: | Barra de perforación de rocas: | Manguitos de acoplamiento: |
Arenisca y formaciones abrasivas: El grado de carburo es la variable clave
La arenisca ocupa un terreno intermedio complicado. La resistencia a la compresión suele ser inferior a la del granito, lo que sugiere una perforación más fácil, pero el contenido de sílice de muchos lechos de arenisca hace que el carburo sea mucho más duro de lo que predice el número UCS. Los operarios eligen una broca basándose en la resistencia de la roca, la utilizan y descubren un desgaste excesivo de la superficie plana y una vida útil corta porque el carburo es más duro que la roca. formación abrasiva está desgastando el carburo por fricción, no por fractura.
En estas formaciones, la prioridad cambia. Ya no se trata de maximizar la transferencia de energía de impacto. Se trata de maximizar la resistencia del metal duro al desgaste por rectificado. Los perfiles de botón balísticos (ojivales) distribuyen la tensión de contacto por una mayor parte de la superficie del botón, por lo que las plaquitas individuales se desgastan de forma más uniforme. El metal duro YK05, con su microestructura de grano fino y su alta resistencia al desgaste, supera a las calidades estándar en condiciones abrasivas, aunque no sea la opción más resistente bajo carga de impacto puro, porque la abrasión, y no la rotura, es lo que mata las brocas en areniscas con alto contenido en sílice.
El diámetro de la broca también influye. Las brocas más grandes tienen más botones que comparten la carga, lo que reduce la tasa de desgaste por botón. En areniscas muy abrasivas, aumentar un diámetro -por ejemplo, de 89 mm a 95 mm dentro del mismo tamaño de rosca- puede prolongar la vida útil de la broca en 15-20% con un coste adicional mínimo por metro.
Lista de comprobación de herramientas para arenisca:
- Perfil de botón balístico o retráctil para desgaste dominado por la abrasión
- Grado de carburo YK05 para formación de alto contenido en sílice
- Diseño de Retrac en zonas fracturadas o intercaladas
- Reemplace los botones a una reducción de diámetro de aproximadamente 30% - no presione más allá de esto
| Nombre De Producto | Hilo | Diámetro de la broca (mm) | Diámetro de la broca (pulgadas) | Botones del manómetro (No × Tamaño.mm) | Botones centrales (No × Tamaño.mm) | Ángulo del botón del manómetro | Hilo | Peso (KG) | Código del producto |
|---|---|---|---|---|---|---|---|---|---|
| Broca de botón ST68 Thread Retrac para minería | ST68 | 102 | 4 | 8×13 | 6×13 | 35° | ST68 | 5.5 | 173-0214-2B05 |
| 115 | 4 1/2 | 8×14 | 6×13 | 5.8 | 173-1514-2B05 | ||||
| 102 | 4 | 8×13 | 6×13 | 5.5 | 174-0214-2B05 | ||||
| 115 | 4 1/2 | 10×12 | 8×12 | 7.0 | 174-1518-2B05 | ||||
| ST58 Retrac Botón Roscado Broca Para Minería | ST58 | 89 | 3 1/2 | 8×13 | 6×13 | 35° | ST58 | 4.3 | 176-8914-2905 |
| 102 | 4 | 8×13 | 6×13 | 5.3 | 173-0214-2905 | ||||
| 102 | 4 | 8×13 | 8×13 | 5.3 | 173-0214-2965 |

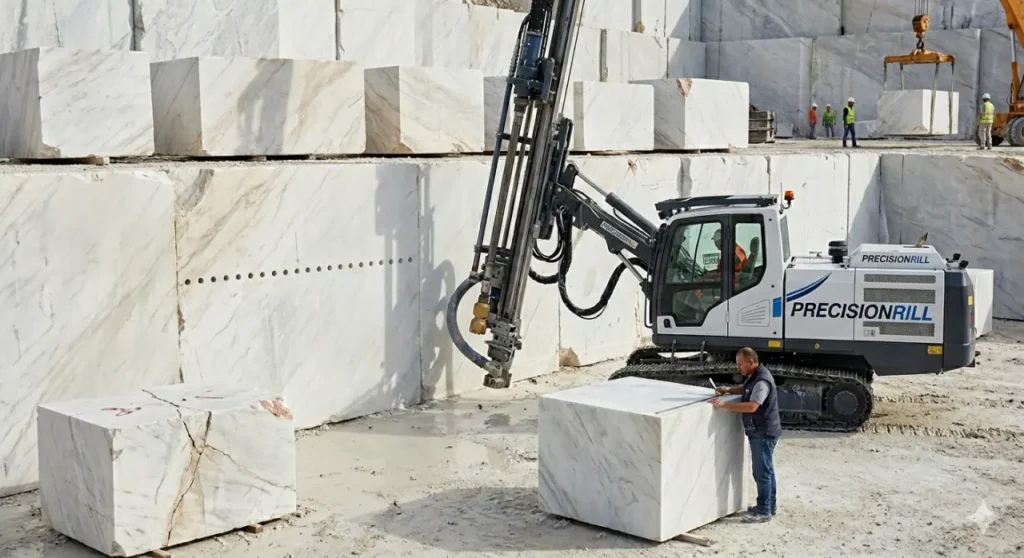

Operaciones con piedra dimensional: La baja desviación protege el valor del bloque
Las canteras de piedra dimensional -mármol, granito de primera calidad, losas finas de caliza- funcionan con una economía diferente a la de los áridos. El valor reside en la geometría del bloque, no en el tonelaje total. Unos pocos grados de desviación en un agujero de perforación pueden comprometer las dimensiones del bloque, aumentar los residuos y, en algunos casos, fracturar una sección de piedra que, de otro modo, habría valido un margen significativo.
Las configuraciones de martillo en cabeza para piedra dimensional utilizan componentes de sarta de perforación estabilizados y ajustes de percusión reducidos para mantener la desviación ajustada. Para la perforación de conducciones de menor diámetro, donde las tolerancias son más estrictas, el acero de perforación integral -una varilla y broca de una sola pieza- es estándar porque elimina los puntos de flexión que introducen los acoplamientos roscados. Para perforaciones de mayor producción, los equipos de perforación sobre orugas totalmente hidráulicos con control electrónico de avance y sistemas antiatasco proporcionan una uniformidad de perforación a perforación que la operación manual no puede igualar de forma fiable.
La selección de la broca para la piedra dimensional también cambia. La velocidad de penetración en bruto importa menos que la precisión del orificio. Las brocas planas se utilizan en algunas aplicaciones en las que la geometría del fondo del orificio debe soportar una línea de fractura controlada. El objetivo es obtener resultados uniformes y repetibles en todo el patrón de perforación, no el máximo de metros por turno.

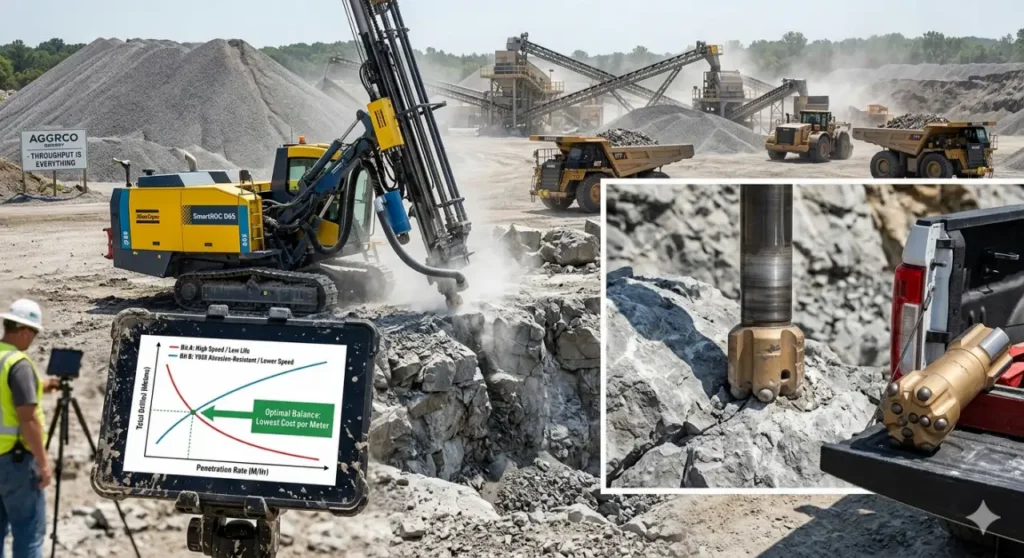

Productores de áridos: Alto índice de penetración y longevidad de la broca
En las operaciones con áridos (piedra triturada, grava o arena para la construcción), las cifras que importan son el rendimiento y el coste por tonelada. Un alto índice de penetración significa más barrenos por turno, patrones de voladura más ajustados y un mejor control del tamaño de la fragmentación. La longevidad de la broca repercute directamente en el coste por metro perforado, que a su vez repercute directamente en el coste por tonelada de material producido.
Estos dos objetivos se contraponen. Las brocas diseñadas para penetrar al máximo se desgastan más rápido en rocas duras. Las brocas diseñadas para una vida útil máxima sacrifican la velocidad. Encontrar el equilibrio adecuado para su formación específica es el reto principal en la selección de brocas de botones para el trabajo en áridos.
Haga un seguimiento de los metros por broca y de la velocidad media de penetración juntos, no por separado. Una broca que perfora 20% más rápido pero dura 40% menos metros suele suponer una pérdida neta de costes si se tienen en cuenta los cambios de broca, el tiempo de inactividad y el tiempo de manipulación de la sarta. El objetivo real es la combinación que ofrezca el menor coste por metro, y ese punto varía en función del tipo de roca, el diámetro de la broca y la profundidad del agujero.
En operaciones con geología variable, almacene dos configuraciones de brocas. Utilice una broca de producción estándar para las condiciones normales y una variante YK05 resistente a la abrasión para las secciones duras o con mucho sílice. Cambiar proactivamente cuando se llega a una zona más dura cuesta mucho menos que utilizar una broca estándar hasta el fallo prematuro.

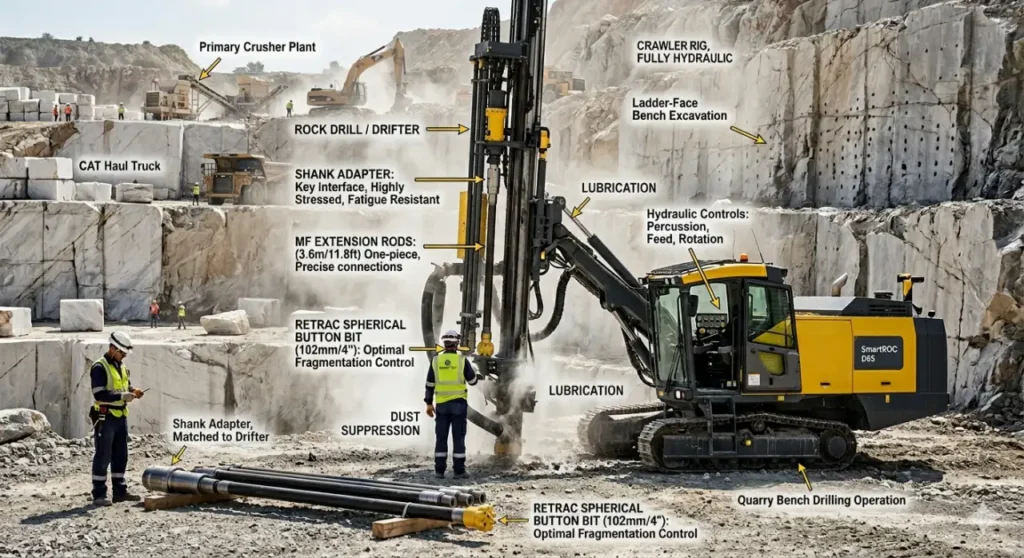

Equipos de perforación sobre orugas totalmente hidráulicos y herramientas de perforación de banco
El equipo de perforación totalmente hidráulico de tipo oruga, junto con las herramientas de martillo en cabeza roscado, es el estándar para la excavación de bancos con cara de escalera en canteras de producción. Los equipos hidráulicos ofrecen un control independiente y preciso de la presión de percusión, la fuerza de avance y la velocidad de rotación. Estas tres variables controlan cómo se desplaza la energía desde la perforadora de roca a través de la sarta hasta la cara de la broca. Si las controla correctamente, perforará más rápido y con menos desgaste de la herramienta. Si las controla mal, dañará las brocas o dejará la velocidad de penetración sobre la mesa.
Un equipo hidráulico bien ajustado permite al operador responder a los cambios de la roca en tiempo real. Reducir la percusión en una sección fracturada para proteger la broca. Aumentar la velocidad de rotación en una capa intermedia blanda para mantener la velocidad. Reducir la fuerza de avance cuando aumenta el par en un agujero estrecho. Este tipo de respuesta directa es lo que diferencia a los bancos hidráulicos de los antiguos sistemas neumáticos, que funcionan con parámetros fijos independientemente de lo que haga la roca.
Para la perforación de banco estándar, la cadena consta de: adaptador de vástago → barras de extensión MF (3-6 m por barra, una o más dependiendo de la profundidad) → retrac o broca de botón esférica. Los diámetros de los barrenos de voladura de cantera suelen oscilar entre 76 mm y 127 mm, dependiendo de la altura del banco, la geometría de la carga y el tamaño de alimentación de la trituradora que necesite la planta.
La selección del adaptador de la caña merece atención. El adaptador es el componente más sometido a esfuerzos de toda la sarta. Recibe toda la energía de percusión de la perforadora y debe transmitirla limpiamente a la rosca de la varilla ciclo tras ciclo, sin que se produzcan grietas por fatiga en el cuello o la rosca. La adaptación del adaptador al modelo específico de perforadora -Sandvik, Epiroc, Furukawa, Atlas Copco- no es opcional. Un adaptador genérico con una geometría incorrecta o un tratamiento térmico inadecuado acelera el desgaste de la rosca tanto en el adaptador como en la primera varilla.
Selección de brocas de botón: Un marco práctico para las condiciones de la cantera
Selección del bit del botón es donde se ganan o se pierden muchos de los costes de perforación. La tabla siguiente ofrece un punto de partida basado en el tipo de roca y las condiciones de la formación.
| Formación | Gama UCS | Perfil de botones recomendado | Grado de carburo | Tamaño de la rosca |
|---|---|---|---|---|
| Caliza blanda | 40-80 MPa | Semibalística (parabólica) | YK05 | R32 / T38 |
| Caliza media | 80-120 MPa | Esférica | YK05 | T38 / T45 |
| Caliza dura / dolomita | 120-160 MPa | Retracción esférica | YK05 | T45 |
| Arenisca (abrasiva) | 60-120 MPa | Balística / retrac | YK05 | T38 / T45 |
| Granito / ígneo duro | 160-220+ MPa | Retracción esférica | YK05 | T45 / T51 |
| Intercalado / variable | Mixto | Retrac (universal) | YK05 | T45 |
Algunas reglas prácticas que hay que tener en cuenta: el calibre de la broca debe coincidir siempre con el diámetro del orificio objetivo, no sólo con el tamaño de la rosca. Utilice brocas retráctiles en cualquier formación con fracturas, juntas o intercalaciones mixtas: la diferencia de precio es pequeña frente al coste de una sarta atascada bajo tierra. Si observa fracturas en forma de botón en lugar de desgaste plano, es probable que la presión de percusión sea demasiado alta para la resistencia de la roca o que la broca se haya conducido en exceso más allá de su punto de sustitución.
Para más detalles sobre cómo la forma de la cara del botón y la geometría del perfil interactúan con los diferentes tipos de roca, véase: Los mejores tipos de brocas para taladro percutor: Diseño de la cara y forma de botón.
Reducción de costes de perforación en canteras de gran volumen
Un buen utillaje ayuda, pero la calidad de las herramientas por sí sola no controla el coste por metro. La forma de trabajar es igual de importante.
Los principales factores de coste controlables son la limpieza, la fuerza de avance y el momento de la sustitución. Un volumen de aire de lavado inadecuado es probablemente la causa más común de desgaste prematuro de las brocas en canteras: los recortes se vuelven a triturar bajo los botones frontales y los desgastan desde abajo. Mantener la percusión dentro de las especificaciones, mantener una fuerza de avance correcta para que la broca permanezca en contacto firme sin empujar en exceso, sustituir las brocas en el umbral de desgaste del botón 30% antes de que baje el rendimiento y comprobar semanalmente las roscas de la varilla para detectar las primeras grietas por fatiga son hábitos que se acumulan a lo largo de una temporada de perforación.
Una cantera que perfora 50.000 metros al año y reduce el coste por metro en 10% gracias a una mejor gestión de las herramientas no está ahorrando una pequeña cantidad. Equivale a varios turnos de producción adicionales al año, sin necesidad de inversión de capital.
RockHound (rhdrill.com) suministra las mejores herramientas de perforación con martillo (brocas de botón, alargaderas, adaptadores de vástago y manguitos de acoplamiento) para canteras y producción de áridos en todo el mundo. Póngase en contacto con nuestro equipo técnico para obtener recomendaciones sobre herramientas para aplicaciones específicas.
PREGUNTAS FRECUENTES
Los botones esféricos tienen un perfil semiesférico redondeado que soporta bien el impacto y funciona en una amplia gama de tipos de roca. Los botones balísticos (ojivales) son más cónicos y transfieren la energía de forma más agresiva a la roca, lo que favorece la velocidad de penetración en formaciones más blandas, pero se desgastan más rápido en rocas abrasivas. Para la mayoría de las condiciones de la cantera, los botones esféricos ofrecen un mejor equilibrio entre velocidad y longevidad. Los perfiles balísticos tienen sentido especialmente en calizas o areniscas blandas y no abrasivas, donde la velocidad de penetración es prioritaria.
El umbral estándar de la industria es de aproximadamente 30% de reducción en el diámetro del botón medido con respecto a la dimensión original. Más allá de este punto, la velocidad de penetración disminuye notablemente, aumenta la desviación del agujero y se incrementa el riesgo de fractura del botón. En la práctica, muchos operadores realizan un seguimiento de los metros por barreno y lo utilizan como disparador de sustitución calibrado para su formación específica, lo que resulta más práctico que medir botones individuales sobre el terreno. Los puntos planos visibles en varios botones, un descenso repentino de la velocidad de penetración o un aumento del par de torsión en la sarta son señales que indican que es necesario sustituir la broca.
No de forma óptima. Si su cantera atraviesa tanto secciones de caliza blanda como de granito duro, obtendrá un mejor coste global por metro si dispone de dos variantes de brocas: un botón esférico estándar para la caliza y un retrac de alta resistencia con carburo de alta calidad para las zonas de granito. Utilizar una sola broca de compromiso para ambos tipos de roca significa que se está sobreespecificando para la caliza (pagando más de lo necesario) o infraespecificando para el granito (desgastando las brocas demasiado rápido). El seguimiento del rendimiento de las brocas por sección de la cantera facilita la justificación del inventario de dos SKU.
Para agujeros de 89 mm, son habituales las roscas T38 o T45 - la T38 es más ligera y funciona bien en derivadores de baja energía en roca más blanda, mientras que la T45 se prefiere cuando la roca es dura o cuando la profundidad supera los 12 metros. Para agujeros de 102 mm, las roscas T45 o T51 son las estándar. La T51 proporciona una mejor transferencia de energía en diámetros mayores y es la elección adecuada para perforaciones en formaciones duras o abrasivas en las que se necesita la capacidad de percusión adicional.
En la mayoría de las canteras modernas, sí, sobre todo para la perforación de bancos de producción. Los equipos hidráulicos ofrecen un control independiente y preciso de la percusión, la rotación y el avance, lo que se traduce en una mejor calidad de perforación y velocidades de penetración más uniformes. Además, consumen menos energía por metro perforado que los sistemas neumáticos equivalentes. Las principales aplicaciones en las que los equipos neumáticos siguen teniendo sentido son los emplazamientos remotos sin una infraestructura de servicio hidráulico fiable, o las operaciones más pequeñas en las que el coste de capital de un equipo de orugas totalmente hidráulico no se justifica por el volumen de producción.
