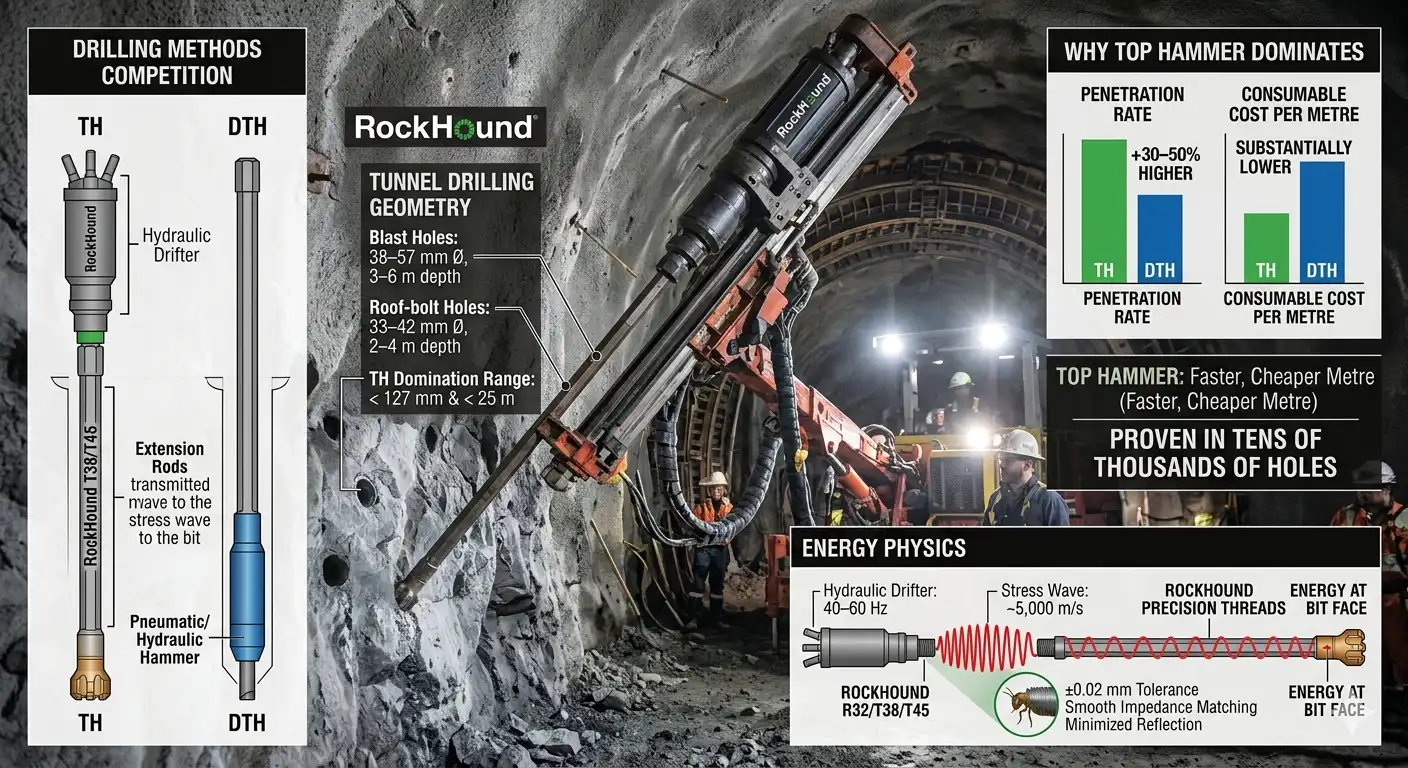

Por qué Top Hammer domina la perforación de túneles
En los trabajos subterráneos en roca dura compiten dos métodos principales de percusión: el martillo en cabeza (TH) y el martillo en fondo (DTH). La diferencia estructural es sencilla: el martillo en cabeza coloca el perforador hidráulico en la parte superior de la sarta de perforación y transmite la energía del impacto como una onda de tensión a través de las barras de extensión; el martillo en fondo coloca el martillo neumático o hidráulico directamente detrás de la broca, lo que elimina las pérdidas de transmisión en sartas largas.
En la práctica de la construcción de túneles, la división no es una cuestión de preferencia, sino de geometría. Los barrenos de voladura suelen tener 38-57 mm de diámetro y 3-6 m de profundidad. Los orificios para pernos de techo son de 33-42 mm a 2-4 m. Los orificios de sondeo y drenaje se extienden hasta 20-40 m, pero siguen siendo delgados.
Explora: ¿Qué es la perforación con martillo en cabeza? La guía completa
Para barrenos de diámetro inferior a ~127 mm y profundidades inferiores a 25 m, la velocidad de penetración del martillo en cabeza suele ser 30-50% superior a la del martillo en fondo, y el coste de los consumibles por metro es sustancialmente inferior, dos ventajas que se acumulan en las decenas de miles de barrenos perforados a lo largo de un contrato de túnel de varios kilómetros.
Merece la pena comprender brevemente la física de la energía. Un pistón hidráulico que funciona a 40-60 Hz lanza una onda de tensión de compresión que viaja a través del cordón de acero a unos 5.000 m/s. En cada unión roscada, una fracción de esa onda se refleja si cambia la impedancia mecánica (área de la sección transversal × módulo elástico). En cada unión roscada, una fracción de esa onda se refleja si cambia la impedancia mecánica (área de la sección transversal × módulo elástico), por lo que el tipo de rosca y el diámetro del cuerpo de la varilla deben coincidir en toda la cadena.
Las varillas R32, T38 y T45 de RockHound están mecanizadas con tolerancias de ±0,02 mm en los flancos críticos de la rosca, lo que garantiza que las transiciones de impedancia sean tan suaves como lo permita el acero, manteniendo la energía en la cara de la broca y no rebotando a través de la cuerda.
Equipo Top Hammer: Barras de perforación R32 R38 T45
| Nombre De Producto | Tipo | L (mm) | L (pulgadas) | H (mm) | H (pulgadas) | Hilo | Peso (KG) | Código del producto |
|---|---|---|---|---|---|---|---|---|
| Varilla T45-46mm Speed MF para perforación de agujeros largos | Extensión | 1525 | 5 | 46 | 1 3/4 | T45 | 18.2 | 290-4615-7777 |
| 1830 | 6 | 46 | 1 3/4 | 21.5 | 290-4618-7777 | |||
| Alargadera T45 Para Taladros Largos | Extensión | 1525 | 5′ | 46 | 1 3/4 | T45 | 16.2 | 280-4615-7777 |
| 1838 | 6′ | 46 | 1 3/4 | 19.5 | 280-4618-7777 | |||
| R32 MF Varilla Para Taladro Largo | L 915-1830mm | Extensión | 915 | 3′ | 32 | 1 1/4 | R32 | 5.5 | 290-3209-5454 |
| 1220 | 4′ | 32 | 1 1/4 | 7.3 | 290-3212-5454 | |||
| 1525 | 5′ | 32 | 1 1/4 | 9.0 | 290-3215-5454 | |||
| 1830 | 6′ | 32 | 1 1/4 | 10.5 | 290-3218-5454 | |||
| R38-H35-R32 Barra De Taladro Para Perforación L 3090-5525 | Drifter | 3090 | 10′ 1 21/32″ | 35 | 1 5/8 | R38 / R32 | 24.0 | 276-3530-5654 |
| 3700 | 12′ 1 1/2″ | 35 | 1 5/8 | 28.7 | 276-3537-5654 | |||
| 4305 | 14′ 1 3/64″ | 35 | 1 5/8 | 33.7 | 276-3543-5654 | |||
| 4915 | 16′ 1 1/2″ | 35 | 1 5/8 | 38.2 | 276-3549-5654 | |||
| 5525 | 18′ 1 33/64″ | 35 | 1 5/8 | 43.1 | 276-3555-5654 | |||
| R32-H28-R28 Varilla roscada para excavación de túneles | Drifter | 2600 | 8′ 6-3/8″ | 28 | 1 1/8 | R32 / R28 | 13.0 | 276-2826-5453 |
| 3090 | 10′ 1-5/8″ | 28 | 1 1/8 | 15.9 | 276-2830-5453 | |||
| 3700 | 12′ 1-5/8″ | 28 | 1 1/8 | 18.5 | 276-2837-5453 | |||
| 4005 | 13′ 1-43/64″ | 28 | 1 1/8 | 20.5 | 276-2840-5453 | |||
| 4265 | 13′ 11-1/2″ | 28 | 1 1/8 | 21.3 | 276-2842-5453 | |||
| 4305 | 14′ 1-31/64″ | 28 | 1 1/8 | 21.5 | 276-2843-5453 |
El Jumbo Hidráulico: La plataforma que lo hace posible
A jumbo hidráulico es la máquina que traduce la potencia bruta en una serie de barrenos colocados con precisión que cubren todo el frente del túnel. Los modernos jumbos de dos y tres brazos pueden cubrir secciones transversales desde unos 12 m² en un desarrollo estrecho hasta más de 200 m² en una gran excavación en caverna. Cada brazo suele tener seis ejes de control hidráulico que posicionan el conjunto de deriva y avance en cualquier ángulo requerido por el patrón de perforación.
Lo que distingue a un jumbo moderno de gama alta de una máquina más antigua no es la potencia bruta, sino la inteligencia. Los equipos actuales de fabricantes como Sandvik, Epiroc y otros incorporan sistemas informatizados de control de equipos (RCS) que almacenan planes de perforación precargados, es decir, conjuntos completos de coordenadas, inclinaciones y profundidades derivadas del estudio del túnel.
El operario confirma la posición comparándola con una referencia láser o de estación total, y el equipo ejecuta el posicionamiento paralelo de varias plumas simultáneamente. El control automatizado del paralelismo es especialmente valioso para los taladros de corte, en los que desviaciones de incluso 20-30 mm pueden comprometer el espacio vacío del que depende el corte paralelo del taladro.
Para el fabricante de herramientas de perforación, esta tendencia a la automatización eleva el listón de las especificaciones. Un equipo automatizado no dejará de perforar porque una varilla esté desgastada o un adaptador de vástago esté fatigado: funcionará a una frecuencia de percusión alta y constante hasta que un fallo le obligue a detenerse. Esto exige consumibles de perforación diseñados para durar más que la tolerancia del operario, no sólo para cumplirla.
Una dureza superficial de 58-62 HRC en el cuerpo del vástago, un control estricto de la geometría del agujero interior para evitar las grietas por fatiga debidas a la concentración de tensiones y flancos de rosca que mantengan la geometría tras miles de ciclos de fabricación y rotura ya no son deseables, sino que constituyen la cualificación mínima de entrada.
Rendimiento de la perforación hidráulica Jumbo
funcionamiento manual frente a funcionamiento informatizado (túnel de referencia de 60 m² de sección transversal)
| Indicador de resultados | Convencional Manual Jumbo | Jumbo informatizado / semiautomatizado | Fuente Base |
|---|---|---|---|
| Avance medio semanal (sin apoyo) | ~50 m/semana | ~80 m/semana | Modelo NTNU D&B, edición 2007 |
| Perforación como % de ciclo ráfaga-redonda | 45-50% | 30-35% | Modelo de tarifa anticipada NTNU |
| Desviación de la posición del agujero (agujeros de contorno) | >5% de profundidad de perforación | <2% de profundidad del agujero | Datos de campo, estudios jumbo informatizados |
| Diámetro típico del barreno | 38-45 mm | 45-51 mm | Práctica industrial, proyectos de túneles |
| Productividad de la perforación (m perforados/operador-hora) | Línea de base | +30-40% por encima de la línea de base | Datos del caso Tunnelingonline |
| Reducción de la rotura de la varilla antiatasco | — | Hasta 35% menos roturas (control adaptativo) | Análisis de ingeniería de túneles Aivyter, 2025 |

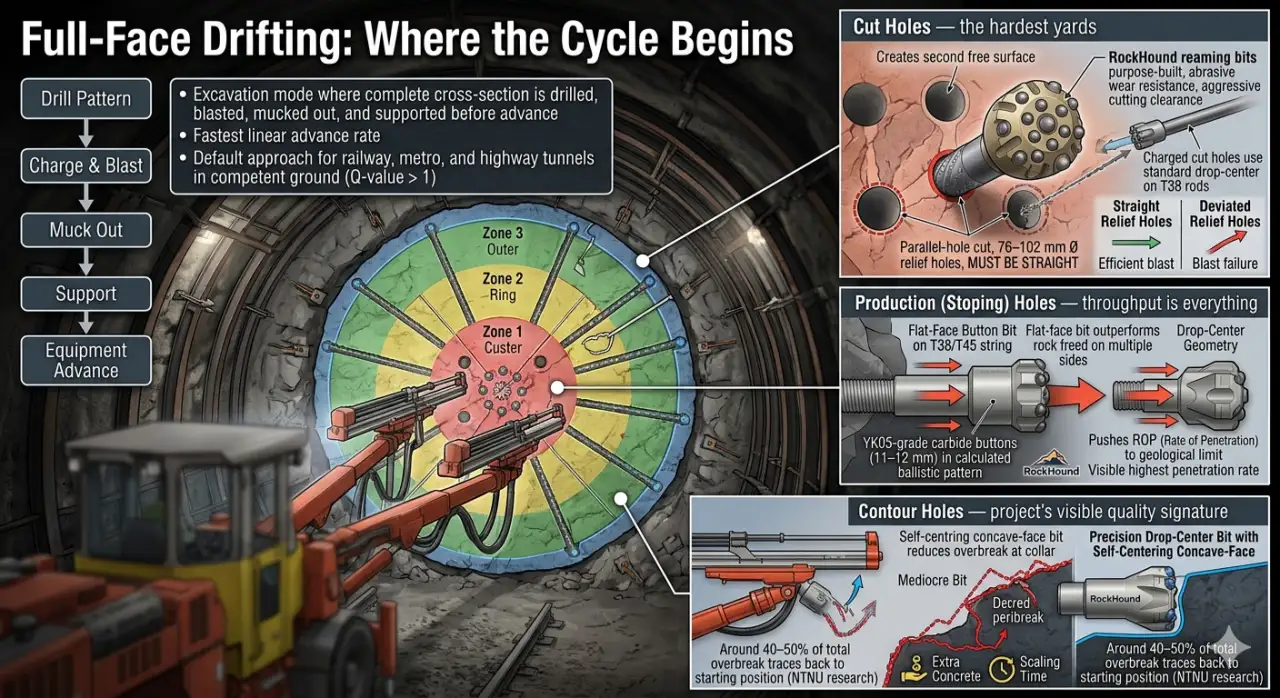

A la deriva: Donde comienza el ciclo
Derrape integral es el modo de excavación, en el que se perfora, se explota, se desescombra y se sostiene una sección transversal completa del túnel antes de que avance el equipo. En comparación con los métodos de banco y cabezal o de excavación múltiple, ofrece el avance lineal más rápido por semana de trabajo, por lo que es el método por defecto para túneles ferroviarios, túneles de metro y tubos de autopista en los que la calidad del suelo es competente (valor Q aproximadamente superior a 1).
El patrón de perforación para trabajos integrales divide el frente en tres zonas funcionales: el corte, la zona de producción (parada) y el perímetro del contorno. Cada zona exige una especificación de herramienta sutilmente diferente, y es en este punto donde los equipos de proyecto suelen dejar dinero sobre la mesa.
Cortar agujeros: las yardas más difíciles
Dado que la cara de un túnel sólo tiene una superficie libre, los primeros orificios granallados deben crear la segunda superficie libre que permita romper el resto del redondo. El corte de agujeros paralelos lo consigue con un grupo de grandes agujeros de descarga vacíos (normalmente de 76-102 mm Ø) rodeados de agujeros cargados más pequeños. Esos agujeros de descarga deben perforarse rectos -verdadera y mensurablemente rectos- porque el rendimiento de todo el redondo depende de que el vacío esté en el lugar correcto.
Las brocas escariadoras RockHound están especialmente diseñadas para los orificios de alivio de gran diámetro: disposición de botones concéntricos dimensionados para el diámetro de la barra anfitriona, flancos carburizados para resistir el desgaste abrasivo de la pasada de apertura y orificios enrasados colocados para eliminar los recortes de forma agresiva en la estrecha zona del collarín. Los orificios de corte cargados que rodean el orificio de descarga utilizan brocas de centrado de caída estándar en barras T38, una combinación que ofrece el seguimiento paralelo necesario al colocar collares en la roca comprimida y sometida a esfuerzos inmediatamente adyacente a los orificios ya perforados.
Agujeros de producción: el rendimiento lo es todo
Los orificios de parada que rompen la roca entre el corte y la zona de contorno, donde la velocidad de penetración es más visible en el informe diario de perforación. Aquí, una broca de botón de cara plana en una sarta T38 o T45 suele superar a una geometría de centro de caída, ya que la transferencia de energía a la cara es más directa cuando no hay tendencia a la desviación de la broca: la roca que hay delante ya ha sido liberada en múltiples lados por los orificios adyacentes y el corte de detonación. Los botones de carburo de grado YK05, con un tamaño de 11-12 mm y dispuestos en un patrón balístico calculado que evita que las virutas se vuelvan a triturar, llevan la ROP a su límite geológico en esta zona.
Agujeros de contorno: la firma de calidad visible del proyecto
Los orificios perimetrales definen el aspecto que tendrá el túnel durante el resto de su vida operativa. Una desviación que empuje un agujero 50 mm hacia fuera en el granito produce un saliente cuyo relleno cuesta hormigón y, a veces, horas de escalado manual para hacerlo seguro. Si esto se multiplica por cientos de perforaciones a lo largo de varios kilómetros, la diferencia de coste entre una broca mediocre y una broca de precisión de centro de gravedad es considerable.
La acción autocentrante de un trépano de cara cóncava en el momento del collar -cuando las fuerzas laterales son máximas en relación con la profundidad de penetración- es la mayor contribución mecánica que un trépano puede hacer a la calidad del contorno. No se trata de marketing: La investigación de la NTNU sobre la calidad de los contornos muestra que alrededor del 40-50% de la rotura total se remonta a la posición inicial del agujero del contorno., antes de que se produzca una desviación en el fondo del pozo. Un trépano que se bloquea correctamente en el momento del collarín elimina una gran parte del problema antes de que pueda desarrollarse.
Granallado de contornos: Control del perfil
Granallado de contornos-que engloba tanto la voladura lisa como la voladura previa a la fractura- es la disciplina técnica que rige la proximidad de la pared volada del túnel al límite de diseño. En la construcción de túneles ferroviarios y de metro, los riesgos son mayores que en un túnel de carretera normal: los gálibos son más estrictos, los sistemas de impermeabilización son más sensibles y las tolerancias en el grosor del revestimiento de hormigón son menores. Cualquier desbordamiento sistemático aumenta directamente el volumen de hormigón necesario para el revestimiento, y ese volumen conlleva un multiplicador de costes que crece a medida que se alarga el túnel.
El mecanismo de la voladura suave se conoce bien: las cargas ligeras desacopladas en barrenos perimetrales poco espaciados, disparadas después de los barrenos de producción principales, crean un campo de tensiones que guía la propagación de la fractura a lo largo de la línea que conecta los barrenos en lugar de penetrar profundamente en la roca restante. El disparo previo de los barrenos perimetrales antes de la voladura principal consigue un resultado similar al crear un plano de separación que la onda de choque de la voladura principal no puede atravesar.
Ambas técnicas requieren que los taladros estén espaciados y rectos de forma constante. Una especificación de chorreado suave que exija una separación entre orificios de 500 mm a 3,5 m de profundidad se viene abajo si los orificios individuales se desvían 80-100 mm: de repente, la separación efectiva varía de 400 mm a 600 mm a lo largo de la cadena, y el efecto de guiado de las grietas se debilita de forma impredecible. Esa es la razón directa y práctica por la que la desviación del contorno del agujero por debajo de 1% importaes el requisito previo para que la técnica de granallado funcione tal y como la concibió el diseñador.
Guía de selección de brocas para aplicaciones en túneles
| Tipo de bit | Suelo óptimo | Atributo clave de rendimiento | Uso principal del túnel |
|---|---|---|---|
| Broca de botón de centrado | Roca articulada, intercalada o variable | Collar autocentrante; limita el desplazamiento lateral en terrenos quebrados | Agujeros de contorno, perímetro de granallado liso |
| Broca de botón plana | Roca masiva dura o muy dura | Transferencia directa de energía; ROP más alta en terreno competente | Agujeros de corte, agujeros de tope de producción |
| Broca Retrac (escalonada) | Suelo blando, friable o que aprieta | La geometría del escariado facilita la retirada sin adherencias | Agujeros de sondeo, agujeros de drenaje, atornillado en zonas débiles |
| Escariador / broca piloto | Todos los tipos de suelo | Amplía el orificio piloto en una sola pasada; mantiene la rectitud | Orificios de gran diámetro en la zona de corte |

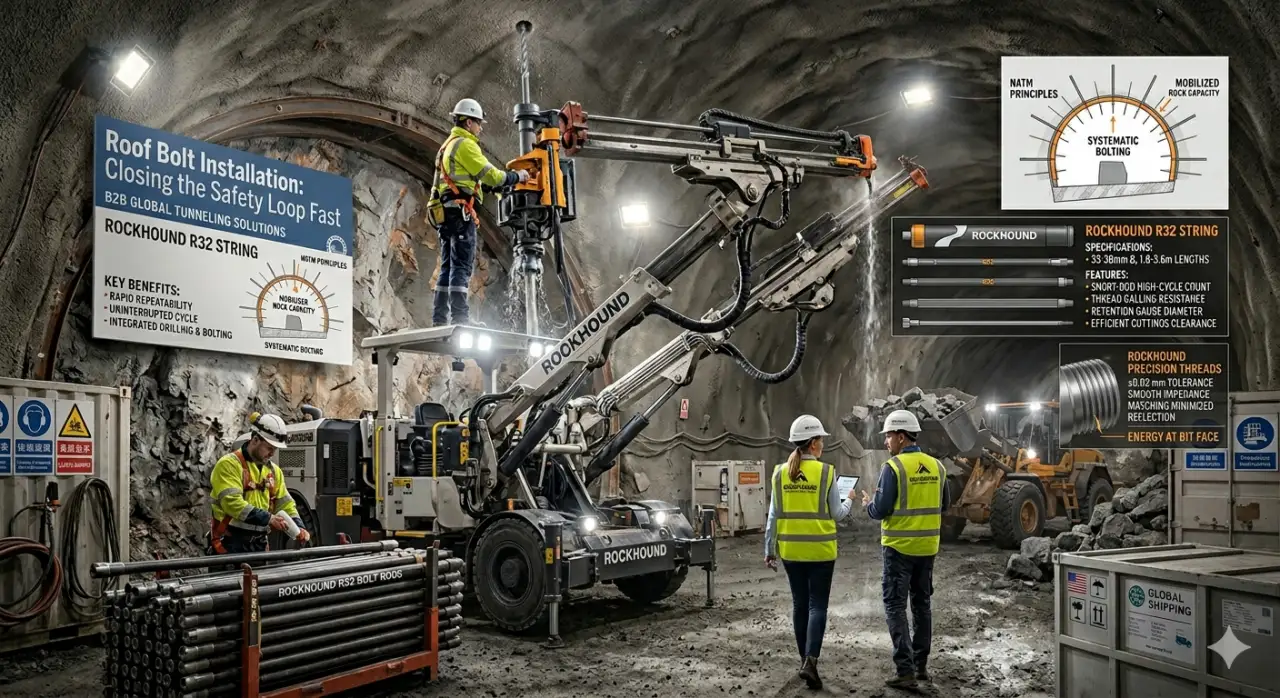

Instalación de pernos de tejado: Cierre rápido del bucle de seguridad
Instalación de pernos de techo-o la perforación con bulones de roca en sentido más amplio- es la fase del ciclo de un túnel que controla más directamente la seguridad de los trabajadores en las horas posteriores a cada voladura. Según los principios del Nuevo Método Austriaco de Construcción de Túneles (NATM), se espera que la masa rocosa circundante soporte la carga mediante la acción del arco, y el bulonado sistemático moviliza esa capacidad evitando el desprendimiento de bloques y bloqueando progresivamente la zona aflojada antes de que pueda liberar tensiones de forma incontrolada.
La tensión operativa es sencilla: cuanto antes se instalen los bulones después de escalar el frente, antes se habrá tensado el refuerzo del terreno. Sin embargo, el tiempo disponible es escaso: la excavadora está limpiando la roca volada, hay que preparar la siguiente ronda de perforación y la ventilación sigue funcionando a toda máquina. La perforación de pernos de techo debe ser rápida, repetible y capaz de funcionar con el mismo jumbo hidráulico que perforó los barrenos de voladura, para evitar la pérdida de tiempo que supone cambiar de equipo.
En la práctica, los orificios para los pernos tienen un diámetro de 33-38 mm a profundidades de 2,5-4 m en la corona y de 3-6 m en las paredes cuando se especifican pernos sistemáticos más largos. Se trata de una tarea de vástago corto y alto número de ciclos: una sección transversal típica de 80 m² puede necesitar de 25 a 40 pernos por ronda, taladrados uno tras otro a gran velocidad. El adaptador del vástago debe soportar el encaje y la retracción repetidos de la sarta corta sin que se produzca rozamiento de la rosca; la broca debe conservar el diámetro de calibre durante toda la carrera, ya que un orificio de perno de tamaño inferior causa problemas de instalación que se propagan aguas abajo a través de la inyección de lechada o la secuencia de expansión mecánica.
Las ligeras barras de bulón de RockHound -cadena R32, longitudes de 1,8 a 3,6 m- combinan el grosor de pared necesario para sobrevivir a repetidos ciclos de enganche con un taladro pasante que despeja eficazmente los desmontes incluso en las condiciones a menudo húmedas y parcialmente apoyadas típicas de un frente de excavación de túnel fresco.

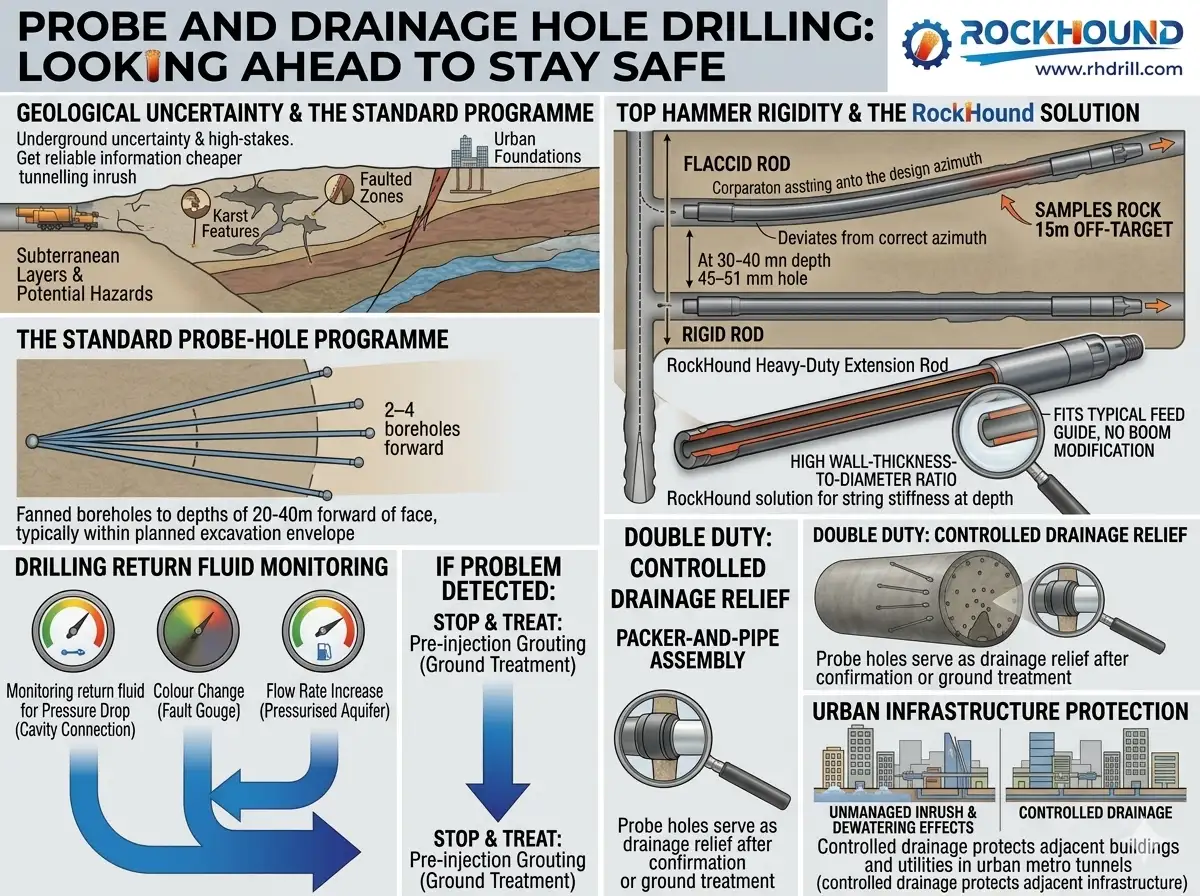

Perforación de pozos de sondeo y drenaje: Prever para no correr riesgos
Perforación de sondas y agujeros de drenaje es una de las prácticas intelectualmente más honestas en la construcción subterránea: es la admisión explícita de que el terreno es incierto y que dedicar unas horas a obtener información fiable es más barato que enfrentarse a una irrupción inesperada. Se trata de una práctica habitual en la construcción de túneles en Escandinavia, cada vez más obligatoria en proyectos que suponen un reto contractual en otros lugares, y prácticamente universal allí donde la geología kárstica, las zonas con fallas o la proximidad de núcleos urbanos aumentan las posibilidades de un encuentro inesperado con el agua.
El programa estándar de sondeos envía de dos a cuatro sondeos en abanico a profundidades de entre 20 y 40 m por delante del frente de trabajo. El retorno del fluido de perforación se supervisa para detectar una caída de presión (que indica una conexión de cavidad), un cambio de color (que indica una grieta de falla) o un aumento del caudal (que indica un acuífero presurizado). Si la sonda indica un problema, el frente se detiene y se procede a un tratamiento del terreno -generalmente inyección previa de lechada- antes de continuar la excavación.
El sistema de herramientas de martillo en cabeza para esta tarea es más exigente de lo que parece. A 30-40 m de profundidad en un agujero de 45-51 mm, la rigidez de la sarta importa. Una varilla flácida se dobla por efecto de la gravedad y produce un agujero que se curva gradualmente alejándose del azimut de diseño, lo que significa que la sonda muestrea roca 15 m más allá de donde el ingeniero cree que está, anulando exactamente el propósito del ejercicio. Las barras de extensión más largas y resistentes de RockHound para trabajos de sondeo utilizan una mayor relación grosor de pared/diámetro que las barras de sondeo estándar, equilibrada con un diámetro que sigue encajando en la guía de alimentación de un jumbo de dos brazos típico sin necesidad de modificar el brazo.
Una vez que se confirma que las condiciones del terreno son favorables, o una vez finalizado el tratamiento, los mismos orificios de sondeo a menudo cumplen una doble función como alivio del drenaje. Si se dejan abiertos o se instalan conjuntos de obturador y tubería, las filtraciones se drenan por delante del frente en lugar de aumentar la presión de los poros. En los túneles de metro urbanos en los que los cimientos de los edificios cercanos o los servicios públicos son sensibles a los cambios de las aguas subterráneas, este drenaje controlado también protege a las infraestructuras adyacentes de los efectos de la deshidratación que causaría una irrupción no controlada de forma mucho menos controlada.
Análisis económico: La calidad de las herramientas de perforación como punto de apoyo
El interés comercial de invertir en herramientas de perforación de precisión se ve a veces oscurecido por la visibilidad de los costes de los consumibles. Un adaptador de mango de alta calidad cuesta más por unidad que su equivalente básico. Lo que esa comparación de costes unitarios pasa por alto es la cadena de efectos que un adaptador de vástago defectuoso o una broca deflectora ponen en marcha: pérdida de velocidad de penetración, cambios adicionales de varillaje, perforación de barrenos desviados, mayores volúmenes de hormigón por exceso de rotura y el coste de retraso del programa que conlleva cada hora de tiempo de inactividad no planificado.
Contexto de la investigación
Según la investigación sobre productividad de la NTNU, las mejoras en la mecanización entre 1975 y 2005 elevaron el ritmo de avance de un túnel de carretera de 60 m² de ~50 m/semana a ~80 m/semana -una mejora de 60%-, mientras que los costes unitarios de excavación se redujeron en 36%. Esa ganancia no se consiguió con utillajes más baratos, sino con utillajes de mejor rendimiento que funcionaban en máquinas más capaces.
Desglose de la duración del ciclo de granallado
Túnel ferroviario típico, sección transversal de 70-90 m².
| Actividad | Parte típica del ciclo | Factor de influencia principal |
|---|---|---|
| Perforación | 30-35% | Velocidad de penetración de la herramienta (ROP), potencia del drifter, número de brazos |
| Carga / descarga y transporte | 22-26% | Calidad de la fragmentación de la voladura, capacidad del cargador y del camión |
| Carga y disparo | 13-15% | Precisión del orificio, tipo de explosivos, sistema de iniciación |
| Soporte de roca (pernos + hormigón proyectado) | 12-16% | Velocidad de perforación, calidad del suelo, clase de soporte |
| Escalado e inspección facial | 10-13% | Calidad de chorreado del contorno, nivel de rebase |
| Espacio libre de ventilación | 3-5% | Tipo de explosivo, longitud del túnel, capacidad del ventilador |
Dos actividades de esa mesa -la perforación y el sostenimiento de la roca- representan en conjunto aproximadamente la mitad del ciclo y ambas están directamente influidas por la calidad de las herramientas de perforación utilizadas. Una mejora de 10% en la velocidad de penetración reduce entre 3 y 4% la duración total del ciclo; un contorno bien controlado reduce la descamación y la preparación con hormigón proyectado, lo que puede ahorrar entre 5 y 8% del ciclo en terrenos bien explotados. Todo ello supone una importante aceleración del calendario en un contrato de infraestructuras plurianual.
Resumen de la aplicación: utillaje de martillo en cabeza para la perforación de túneles
| Tarea de perforación | Ø de orificio típico | Rango de profundidad | Hilo recomendado | Tipo de broca recomendada | Especificación clave Conductor |
|---|---|---|---|---|---|
| Corte paralelo (relieve) | 76-102 mm | 3.0-5.5 m | T51 / T60 | Broca escariadora (piloto + escariador) | Rectitud del orificio ≤0,5% |
| Corte de orificio paralelo (cargado) | 45-51 mm | 3.0-5.5 m | T38 / T45 | Broca de botón de centrado | Paralelismo con orificios en relieve |
| Taladros de producción | 45-51 mm | 3.0-5.5 m | T38 / T45 | Broca de botón plana | ROP máxima |
| Contorno (chorreado suave) | 45-51 mm | 3.0-5.5 m | T38 | Broca de botón de centrado | Desviación del agujero <1% |
| Agujeros de los tornillos del techo | 33-38 mm | 2.0-4.5 m | R32 | Retrac o drop-center, calibre pequeño | Retención total del calibre; velocidad del ciclo |
| Sonda / agujeros de drenaje | 45-51 mm | 20-40 m | T38 / T45 | Botón Retrac bit | Rectitud del orificio a gran profundidad |
Automatización, datos y la próxima generación de perforación de túneles
La marcha constante hacia la perforación autónoma no cambia la física de la rotura de rocas, pero sí lo que se espera de los consumibles que llevan esa física a la práctica. Los jumbos automatizados de tres brazos con barras de perforación de 20 pies pueden alcanzar entre 800 y 1.200 pies de perforación por hora.-un ritmo que ningún sistema manual puede mantener durante un turno completo. A esos niveles de intensidad, una barra con una vida útil marginal a la fatiga no falla con elegancia; falla a mitad de la perforación durante un proceso automatizado, y la máquina no tiene forma obvia de detectarlo hasta que la sarta de perforación tiene de repente una resistencia menor de la esperada.
El control de las condiciones está acortando distancias. Los sensores de vibración de la caja de la perforadora, las alertas de desviación de la velocidad de penetración y el registro de picos de par son ahora características estándar de los equipos autónomos de nivel 3 y 4. Pero los datos de los sensores sólo son útiles si se comparan con la línea de base. Pero los datos de los sensores sólo son útiles si se comparan con la línea de base, lo que significa que la consistencia de la calidad de la sarta de perforación debe ser también consistente. La variación entre lotes de la dureza del adaptador del vástago, o la geometría incoherente del vástago de la rosca de un proveedor de baja calidad, introducen ruido en los datos de supervisión que pueden enmascarar las señales de desgaste reales o provocar paradas falsas. Las tolerancias de fabricación estrictas son, en este sentido, un requisito previo para que la inversión en automatización ofrezca el rendimiento prometido.
Los jumbos de propulsión eléctrica también se están abriendo paso en los proyectos de túneles de metro y ferrocarril urbanos, sobre todo cuando se imponen límites a los gases de escape diésel en túneles largos con una capacidad de ventilación limitada. El cambio a la propulsión eléctrica elimina una fuente de ruido de la cadena de señales (el flujo hidráulico constante frente a la salida variable de un paquete hidráulico diésel) y puede mejorar aún más la fidelidad de la monitorización de la perforación durante el proceso.
Conclusión
La excavación mecanizada de túneles es un proceso de fabricación de precisión que se desarrolla bajo tierra. Cada voladura es un ciclo de producción y, como cualquier ciclo de producción, la calidad y la velocidad de su producción se rigen por la calidad de las herramientas que la ejecutan. Los consumibles de los martillos perforadores -adaptadores de mango, alargaderas y brocas de botón- ocupan la interfaz crítica entre la potencia de la máquina y la masa rocosa; no pueden compensar un mal diseño de la voladura o un jumbo defectuoso, pero un sistema de herramientas optimizado extrae todo el potencial que la máquina y el diseño han establecido.
Las exigencias específicas de la perforación de túneles -taladros de contorno rectos para el control de perfiles, ciclos rápidos de cuerda corta para el atornillado de tejados, precisión de gran profundidad para la perforación con sonda y adaptación de impedancia constante para jumbos automatizados de alta frecuencia- no son genéricas. Requieren herramientas especificadas y fabricadas para esas tareas en lugar de adaptarlas de un catálogo de minería o cantera. El enfoque de ingeniería de RockHound en tolerancias de rosca ajustadas, metalurgia de núcleo de alta resistencia y selección de geometría de centro de caída se basa en esa especificidad.
Para los equipos de proyecto que evalúan el utillaje para un próximo contrato de túnel de ferrocarril, metro o autopista, la pregunta correcta no es “¿cuánto cuesta este adaptador de espiga por unidad?”, sino “¿cuánto cuesta este adaptador de espiga por metro de avance, y cuál es su contribución a la sobreexcavación, el tiempo de ciclo y la calidad de los orificios de los pernos?”. Estos parámetros, comparados con las condiciones del terreno y la especificación del jumbo, son los que realmente aportan valor.
¿Preparado para hablar del utillaje de su proyecto de túnel?
El equipo técnico de RockHound trabaja con los ingenieros de proyectos y los responsables de adquisiciones para adaptar las especificaciones de las herramientas a las condiciones del terreno, el tipo de jumbo y los objetivos de avance. Póngase en contacto con nosotros para una consulta específica del proyecto.
Preguntas frecuentes
La excavación a cielo abierto permite excavar la sección transversal completa del túnel en una sola voladura, en lugar de dividir el frente en varias secciones secuenciales. Un jumbo hidráulico es esencial porque sus dos o tres brazos controlados de forma independiente pueden colocar las barras de perforación simultáneamente en todo el frente, manteniendo una precisión en la colocación de los barrenos que un sistema neumático monomanual no puede conseguir a gran escala. Las plataformas Jumbo disponibles en el mercado cubren secciones transversales de 12 m² a más de 200 m².
La voladura de producción convencional optimiza la fragmentación y el estado de la pila de escombros para una carga eficaz. La voladura de contorno, que abarca tanto la voladura lisa como la voladura previa a la fragmentación, da prioridad a la geometría de la pared rocosa restante. Utiliza cargas perimetrales poco espaciadas y ligeramente cargadas para dirigir la propagación de la fractura a lo largo de un límite diseñado, minimizando la sobreexcavación y dejando una superficie de roca estable y sin daños. En los túneles de ferrocarril y metro, la calidad de la pared acabada afecta directamente al rendimiento del sistema de impermeabilización y al grosor del revestimiento de hormigón, por lo que la disciplina del contorno es una cuestión económica, no sólo técnica.
Las barrenas de botón de centro descendente (cara cóncava) son la opción preferida para barrenos de contorno. La geometría de la cara rebajada se autocentra contra la superficie de la roca en el momento del collarín -la fase en la que el riesgo de desviación lateral es mayor- y mantiene una trayectoria de guiado constante a través del terreno articulado o laminado. Para la mayoría de las especificaciones de ferrocarriles y metros, esto mantiene la desviación del barreno por debajo del umbral de 1% de profundidad que requiere una voladura suave para funcionar con fiabilidad.
Los sistemas de rosca dominantes para las barras de perforación hidráulicas en la construcción de túneles son R32, T38 y T45. La R32 es estándar en los equipos más ligeros de un solo brazo que se utilizan en las secciones de desarrollo más pequeñas. La T38 es el caballo de batalla para secciones transversales de túneles medianas a grandes, equilibrando el módulo de sección de la varilla con un peso aceptable para sartas de extensión múltiple. El T45 está reservado para los equipos de perforación de alta energía (30 kW y superiores) en los que la frecuencia de impacto y la longitud de la sarta sobrecargarían una conexión T38 en los flancos de rosca.
La perforación con sonda proporciona información anticipada sobre el terreno a 20-40 m, información que no puede deducirse de forma fiable a partir de los datos de investigación de la superficie, especialmente en geología plegada, caliza kárstica o entornos urbanos en los que la modificación del terreno por la construcción adyacente puede crear condiciones inesperadas. Una bolsa de agua a presión encontrada sin previo aviso puede inundar la cabecera de un túnel en cuestión de minutos; la misma condición identificada por un orificio de sondeo con dos rondas de antelación es una tarea de drenaje y rejuntado gestionada. La relación de costes entre ambos resultados es enorme, razón por la cual la perforación con sonda se considera innegociable en la mayoría de los grandes contratos de infraestructuras.
El martillo en cabeza coloca el perforador en el extremo superficial de la sarta y transmite el impacto como una onda de tensión a través de las barras de extensión; el martillo en fondo coloca el martillo directamente detrás de la broca en profundidad. Para los diámetros y profundidades de perforación que predominan en los trabajos de voladura y bulonado de túneles (38-57 mm, 2-6 m), el martillo en cabeza es más rápido y considerablemente más barato por metro, ya que las pérdidas de transmisión de energía a esas profundidades son modestas. El martillo en fondo es preferible a partir de 127 mm de diámetro o 25 m de profundidad, donde las pérdidas de transmisión en una cadena de martillos en cabeza se convierten en una penalización significativa de la eficiencia.
Sí. Los modernos jumbos de pluma múltiple se utilizan habitualmente para ambas tareas dentro del mismo ciclo. Los operarios cambian a una sarta de varillaje R32 más corta y a un adaptador de vástago más ligero para trabajos de bulonado, manteniendo el mismo perforador en la pluma. Los equipos de bulonado dedicados de un solo brazo ofrecen un ciclo más rápido para especificaciones de gran número de bulones, pero el coste adicional de movilización sólo se justifica en condiciones de roca que requieran patrones de bulonado densos, normalmente de clase Q inferior a 1 o clases de soporte NATM E4 y E5.
