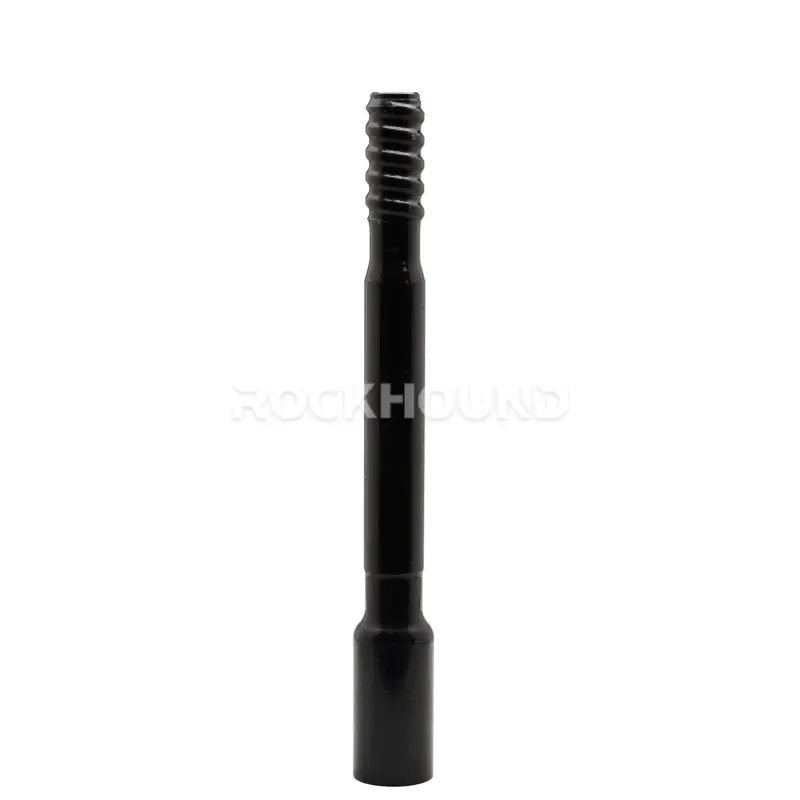

En R32-D32-R32 Varilla MF (Hombre-Mujer) es un componente de sarta de perforación de alto rendimiento diseñado para perforación subterránea de pozos largos entre las que se incluyen la perforación de subniveles, la minería VCR y la perforación frontal en formaciones rocosas de dureza media a alta.
A diferencia de los sistemas convencionales de alargaderas que se basan en manguitos de acoplamiento para unir segmentos de varilla, la Varilla MF integra un rosca macho (pasador) en un extremo y un rosca hembra (caja) en la otra en un único cuerpo continuo. Esto elimina una unión roscada por conexión en la sarta de perforación, reduciendo directamente la pérdida de energía y minimizando el riesgo de fallo de la unión.

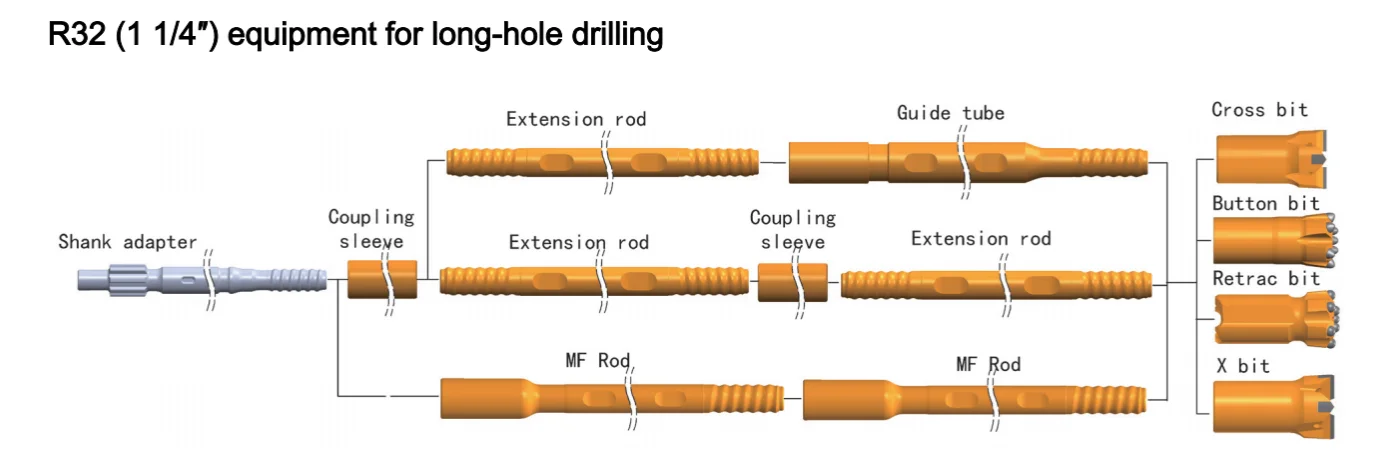

Como se ilustra en el sistema de perforación de barrenos largos R32 (1 1/4″), la sarta de varillas MF funciona como una alternativa directa a la Adaptador de vástago → Manguito de acoplamiento → Extension Rod → Coupling Sleeve → Extension Rod más sencilla y eficaz, con menos puntos de fallo.
Características principales
MF integrado - DiseñoMenos juntas, más potencia
Al eliminar un manguito de acoplamiento por intervalo de varillaje, el diseño MF reduce las conexiones roscadas en la sarta de perforación hasta 50%. Esto se traduce directamente en un mayor eficiencia del transporte de energía de la perforadora a la broca, y perforaciones mucho más rectas en profundidades mayores.

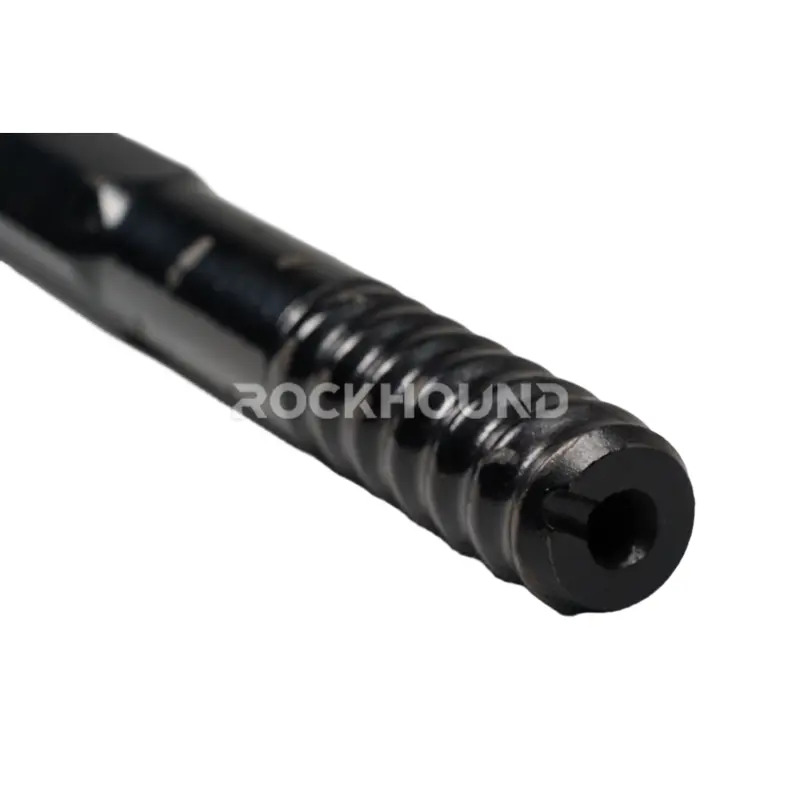

Canal de lavado interno optimizado
El taladro central de precisión orificio de descarga (diámetro D=32 mm del cuerpo de la varilla) mantiene un flujo constante de agua o aire hacia la cara de la broca, garantizando una evacuación eficaz de los recortes de roca y la refrigeración de la broca en toda la profundidad del barreno.
23CrNiMo Alloy Steel Construction
Todas las barras MF R32-D32-R32 se fabrican con ZK22CrNi3Mo - un acero aleado desarrollado específicamente para herramientas de perforación de rocas por percusión. Su composición optimizada de níquel, cromo y molibdeno proporciona:
- Alta resistencia del núcleo absorber cargas de impacto cíclicas sin agrietarse
- Excelente dureza superficial mediante tratamiento térmico de carburación controlada
- Destacado resistencia a la fatiga para prolongar la vida útil en ciclos de perforación de alta frecuencia
- Superior resistencia al desgaste contra formaciones rocosas abrasivas

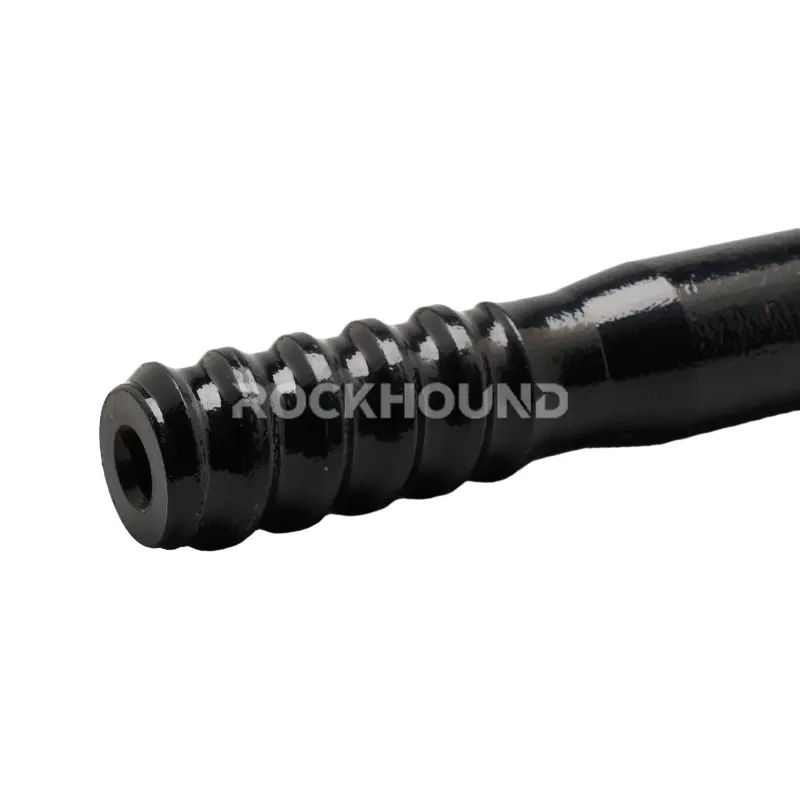

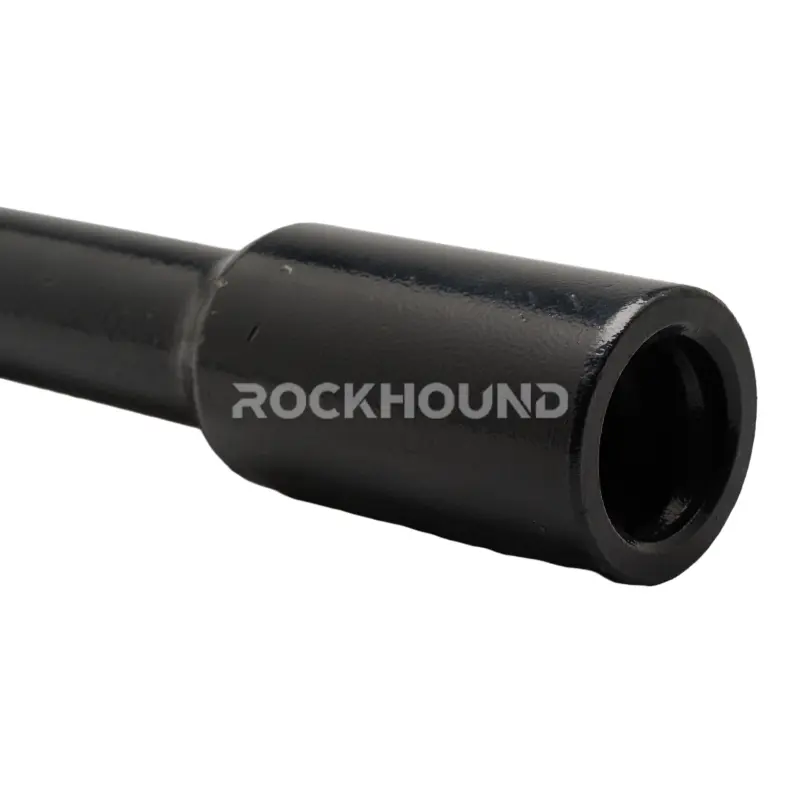

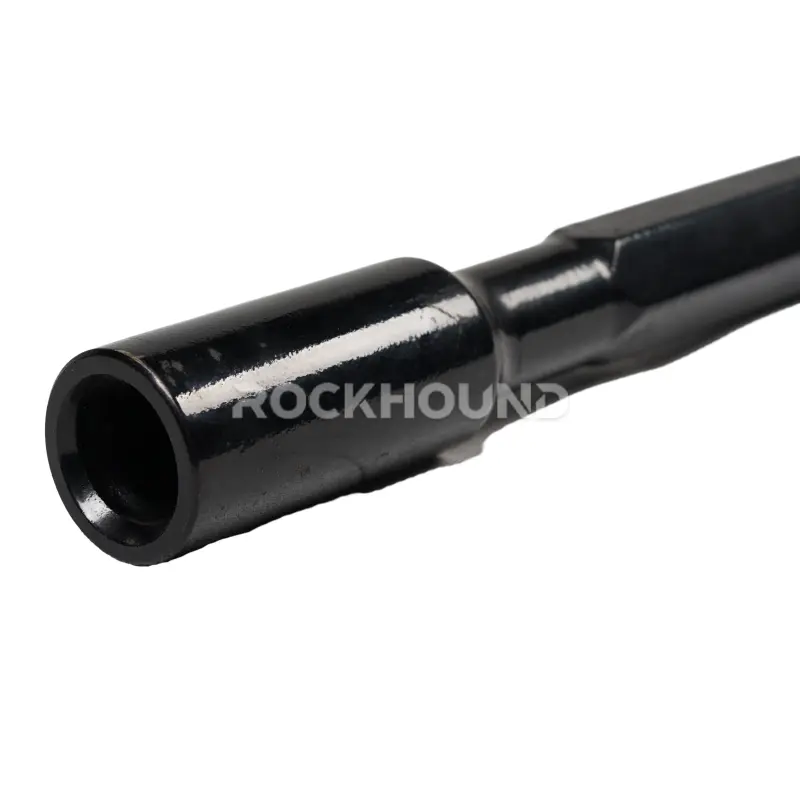

Geometría de rosca R32 de precisión
Las roscas R32 de los extremos del pasador y de la caja están mecanizadas según las tolerancias estándar del sector, lo que garantiza:
- Completo compatibilidad de roscas con adaptadores de vástago R32, manguitos de acoplamiento y brocas (broca de botón, broca en cruz, broca retráctil, broca en X)
- Enganche consistente bajo par de rotación intenso e impacto axial
- Resistencia al aflojamiento de la rosca y al gripado en condiciones de funcionamiento de alta vibración
Especificaciones técnicas

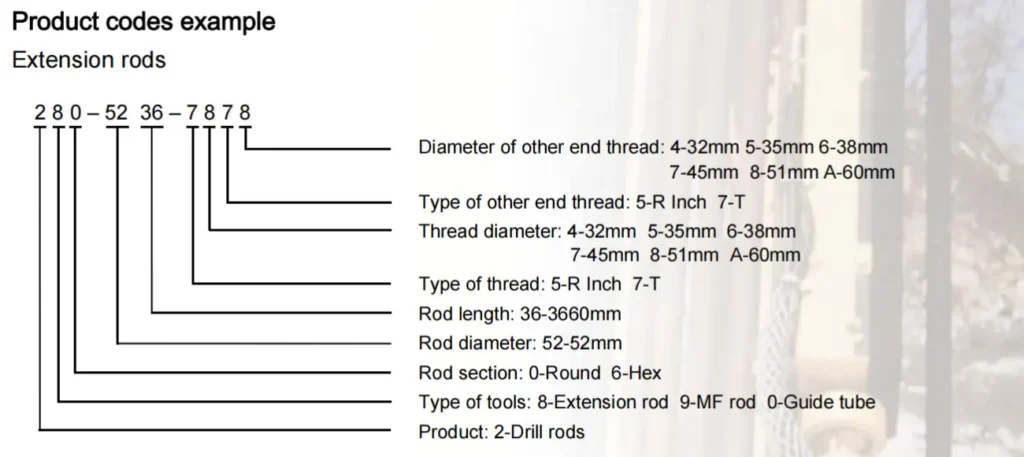

Varilla MF R32-D32-R32 - Gama completa
| Código del producto | Hilo | Longitud (mm) | Longitud (pie) | Diámetro (mm / pulgada) | Peso (kg) |
|---|---|---|---|---|---|
| 290-3209-5454 | R32 | 915 | 3′ | 32 mm (1 1/4″) | 5.5 |
| 290-3212-5454 | R32 | 1220 | 4′ | 32 mm (1 1/4″) | 7.3 |
| 290-3215-5454 | R32 | 1525 | 5′ | 32 mm (1 1/4″) | 9.0 |
| 290-3218-5454 | R32 | 1830 | 6′ | 32 mm (1 1/4″) | 10.5 |
Rosca estándar: R32 (clavija macho × caja hembra, ambos extremos) Material: Acero aleado ZK22CrNi3Mo, carburizado y tratado térmicamente
Tirando de la cadena: Agujero pasante central, compatible con agua/aire Acabado superficial: Cuerpo de varilla de precisión
Descúbrelo:Procesamiento de barras de perforación de roca roscadas
Compatibilidad del sistema - Equipo de perforación de barrenos largos R32
La varilla MF R32-D32-R32 es un componente esencial del completo Sistema de perforación de orificio largo R32 (1 1/4″)., que incluye:
| Brocas | Barras de perforación | Adaptadores de mango | Manguitos de acoplamiento |
|---|---|---|---|
| Brocas: | Barras de perforación: | Adaptador de vástago: | Manguito de acoplamiento: |
| Componente | Función - Sistema de perforación con martillo en cabeza |
|---|---|
| Adaptador de vástago | Conecta la perforadora de roca (drifter) a la sarta de perforación; transfiere la energía de impacto y la rotación del martillo a las barras. |
| Manguito de acoplamiento | Une dos alargaderas en un sistema roscado estándar; garantiza una conexión segura y la transmisión de energía entre las secciones de la alargadera. |
| Alargadera | Pieza de prolongación estándar de la sarta de perforación (requiere manguitos de acoplamiento separados); se utiliza para lograr una mayor profundidad de perforación en aplicaciones de martillo en cabeza. |
| MF Rod (este producto) | Varilla de extensión macho-hembra integrada: elimina la necesidad de un manguito de acoplamiento independiente; cambios de varilla más rápidos, menor peso, mejor transferencia de energía y menor riesgo de fallo de la unión en perforaciones con martillo en cabeza de alta frecuencia. |
| Tubo guía | Proporciona estabilidad direccional de la perforación a mayores profundidades; reduce la desviación y mejora la rectitud de la perforación en perforaciones largas o profundas con martillo en cabeza. |
| Botón / Cruz / Retrac / X | Herramientas frontales de corte de roca; diferentes diseños optimizados para tipos específicos de roca (abrasiva, fracturada, dura) para maximizar la ROP y la vida útil de la broca en operaciones con martillo en cabeza. |
Nota del sistema: Confirme que el adaptador de mango y las brocas tienen rosca R32 antes de realizar el pedido. Las barras MF pueden combinarse con configuraciones estándar de barra de extensión + manguito de acoplamiento dentro de la misma sarta de perforación cuando sea necesario.
Aplicaciones

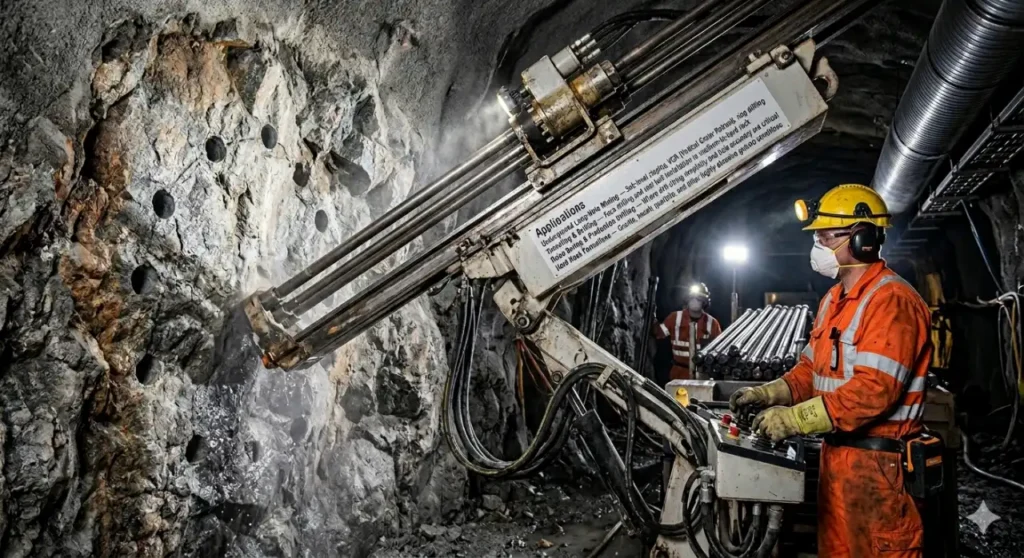

- Explotación subterránea de pozos largos - Parada por subnivel, VCR (Vertical Crater Retreat), perforación anular
- Túnel y deriva - Perforación frontal e instalación de pernos de techo en roca de dureza media a alta
- Perforación de sondeo y producción - Cuando la simplicidad de la sarta de perforación y la precisión del orificio son fundamentales
- Formaciones de roca dura - Granito, basalto, cuarcita y otros suelos muy abrasivos
Pautas de mantenimiento para una vida útil máxima
- Lubricación de roscas - Aplique grasa específica para roscas de varillas de perforación en los extremos del pasador y de la caja antes de cada conexión. Evita el gripado, la corrosión y el agarrotamiento inducido por el calor.
- Par de apriete correcto - Las conexiones con un par de apriete insuficiente provocan una pérdida de energía de impacto y un desgaste acelerado de la rosca; con un par de apriete excesivo se corre el riesgo de que la rosca se desprenda. Siga las especificaciones de par de apriete del fabricante del aparejo.
- Inspección de rectitud - Compruebe si las varillas están dobladas o arqueadas después de cada turno. Las varillas dobladas generan concentraciones de tensión asimétricas que conducen a la rotura prematura por fatiga.
- Gestión de rotaciones - Gire la varilla MF líder en la cuerda con regularidad para distribuir el desgaste uniformemente a través de su inventario de varillas.
- Almacenamiento y manipulación - Almacene las barras horizontalmente en estanterías, con las tapas de los extremos roscados instaladas. Evite golpes en los extremos de las roscas durante el transporte.
Cómo elegir la longitud correcta de la caña de MF
| Condición de perforación | Longitud recomendada |
|---|---|
| Cabezales subterráneos estrechos, alturas de elevación reducidas, espacios confinados, galerías estrechas o zonas de acceso restringido. | 915 mm (3′) |
| Intervalos de rebaje estándar, perforación típica de desarrollo y producción en rebajes de altura media | 1220 mm (4′) |
| Perforación anular profunda, perforación de barrenos largos, requisitos de alta productividad, explotaciones mineras a gran escala o yacimientos con buzamiento vertical/profundo | 1525mm (5′) o 1830mm (6′) |
Para aplicaciones en agujeros más profundos, calcule el peso acumulado de la cuerda de la caña con la fuerza de avance y el par de rotación nominales de su equipo de perforación para garantizar la compatibilidad del sistema.
Lectura relacionada: Barras de perforación de rocas: Tipos,Trabajo,Elección y Mantenimiento
Preguntas frecuentes
Una alargadera requiere un manguito de acoplamiento independiente en cada unión, lo que da lugar a dos conexiones roscadas por unión.
Una varilla MF integra las roscas macho y hembra en una sola pieza, reduciendo cada unión a una sola conexión, lo que mejora la transferencia de energía y reduce el tiempo de montaje bajo tierra.
Las cañas MF R32-D32-R32 de RockHound utilizan el R32 hilo en ambos extremos: la rosca estándar del sector para sistemas de taladro largo de 32 mm (1 1/4").
Son totalmente compatibles con todos los componentes roscados R32 de la sarta de perforación de barrenos largos, incluidos:
| Componente | Compatibilidad |
|---|---|
| Adaptador de vástago | ✅ R32 |
| Manguito de acoplamiento | ✅ R32 |
| Alargadera | ✅ R32 |
| Botón Bit | ✅ R32 |
| Broca en cruz | ✅ R32 |
| Bit Retrac | ✅ R32 |
| X Bit | ✅ R32 |
| Tubo guía | ✅ R32 |
Si no está seguro de cuál es su estándar de rosca actual, compruebe su Adaptador de vástago especificación: el tipo de rosca de la caña determina la norma de rosca para toda la barra de perforación.
Todas las varillas MF suministradas por RockHound se fabrican con ZK22CrNi3Mo - un acero de aleación de níquel-cromo-molibdeno de alta calidad diseñado especialmente para herramientas de perforación de rocas por percusión.
En comparación con las barras de acero al carbono estándar, ZK22CrNi3Mo ofrece:
- Más alto resistencia a la fatiga bajo ciclos de impacto de alta frecuencia
- Superior resistencia del núcleo resistir la fractura bajo carga axial cíclica
- Mejorado dureza superficial mediante carburación controlada y tratamiento térmico
- Mejor resistencia al desgaste en formaciones rocosas duras y abrasivas como el granito, el basalto y la cuarcita
Esta especificación de material es la misma que utilizan los principales fabricantes de barras de perforación OEM de todo el mundo, lo que garantiza que las barras RockHound funcionen de forma fiable en toda la gama de aplicaciones de perforación subterránea.
Sí. Las barras MF RockHound R32-D32-R32 son totalmente intercambiables con las barras de extensión y los manguitos de acoplamiento R32 estándar dentro de la misma sarta de perforación, siempre que todos los componentes compartan el estándar de rosca R32.
Las configuraciones de sartas mixtas se utilizan mucho en la práctica, por ejemplo, utilizando barras MF para los intervalos más profundos de un pozo largo y conservando las barras de extensión existentes más cerca del cuello. Esto le permite pasar progresivamente a un sistema basado en MF sin tener que sustituir todo su inventario de barras de una sola vez.
Una varilla MF (Macho-Hembra) es una extensión de sarta de perforación de una sola pieza que integra tanto una rosca macho (pasador) en un extremo y un rosca hembra (caja) por el otro, todo dentro de un cuerpo de varilla continuo.
En una sarta de perforación convencional, la conexión de dos Alargaderas requiere un Manguito de acoplamiento en cada unión, creando dos conexiones roscadas por intervalo. Con la barra MF R32-D32-R32 de RockHound, cada conexión se reduce a una sola, con lo que se reduce el número total de uniones roscadas en la sarta de perforación hasta en 50%.
El resultado: menos pérdida de energía en las juntas, montaje subterráneo más rápido y menos componentes que gestionar en espacios de trabajo reducidos.
RockHound ofrece la barra MF R32-D32-R32 en cuatro longitudes estándar para adaptarse a diferentes tipos de equipos y geometrías de perforación subterránea:
| Longitud (mm) | Longitud (pies) | Código del producto | Peso (kg) | El más adecuado para |
|---|---|---|---|---|
| 915 | 3' | 290-3209-5454 | 5.5 | Cabeceras estrechas, espacio de giro restringido |
| 1220 | 4' | 290-3212-5454 | 7.3 | Parada general de subnivel |
| 1525 | 5' | 290-3215-5454 | 9.0 | Perforación anular profunda, caras de alta productividad |
| 1830 | 6' | 290-3218-5454 | 10.5 | Velocidad de penetración máxima, geometría de gran inclinación |
Seleccionar la longitud adecuada: La longitud de la caña debe coincidir con la del aparejo capacidad de longitud de alimentación y tu stope's altura de elevación o distancia de carga. Para aplicaciones en pozos profundos, calcule el peso acumulado de toda la sarta de varillas en función de la fuerza de avance y el par de rotación nominales del equipo antes de configurar la sarta.
Póngase en contacto con el equipo de RockHound si necesita ayuda para dimensionar su barra de perforación para una aplicación específica.
Las tres causas principales de fallo prematuro de la varilla MF en el campo son:
1. Lubricación insuficiente de la rosca Las conexiones secas o insuficientemente engrasadas generan calor por fricción y gripado metal-metal en las superficies de contacto de la rosca, degradando rápidamente la geometría de la rosca. Aplique siempre varillas de perforación específicas grasa para roscas a ambos extremos de la clavija y de la caja antes de cada conexión, sin excepción.
2. Par de apriete incorrecto Las uniones con un par de apriete insuficiente permiten que se produzcan micromovimientos entre las roscas durante el impacto, lo que acelera el desgaste y provoca pérdidas de energía. Las uniones con un par de apriete excesivo pueden dañar la rosca o provocar concentraciones de tensión en la raíz de la rosca. Siga siempre las especificaciones de par de apriete recomendadas para su modelo de equipo de perforación.
3. Perforación con varillas dobladas Una varilla doblada crea una tensión de flexión asimétrica a lo largo del cuerpo de la varilla con cada ciclo de rotación - el mecanismo clásico para fractura por fatiga. Al comienzo de cada turno, compruebe la rectitud de las barras haciéndolas rodar sobre una superficie plana. Retire inmediatamente del servicio cualquier varilla que muestre una curvatura visible.
Si se sigue el protocolo de mantenimiento recomendado por RockHound, se prolongará la vida útil de las barras y se reducirá el coste total por metro perforado.
La rosca hembra (de caja) R32 en el extremo delantero de la barra MF acepta todas las brocas de rosca R32 estándar. RockHound suministra una gama completa de herramientas frontales compatibles para todas las condiciones de la roca:
- Botón Bit - Preferida para roca dura y competente; ofrece máxima velocidad de penetración y larga vida útil de la broca.
- Broca en cruz - Opción rentable para formaciones rocosas de dureza media o fracturadas
- Bit Retrac - Los botones de calibre con perfil de retracción facilitan la extracción de la sarta de varillas en terrenos hundidos o con bloques
- X Bit - Geometría de perfil transversal alternativa para requisitos de aplicación específicos
Para obtener el mejor rendimiento del sistema, RockHound recomienda utilizar herramientas R32 adaptadas en toda la sarta de perforación, desde el adaptador de mango hasta la cara de la broca.
