Descripción

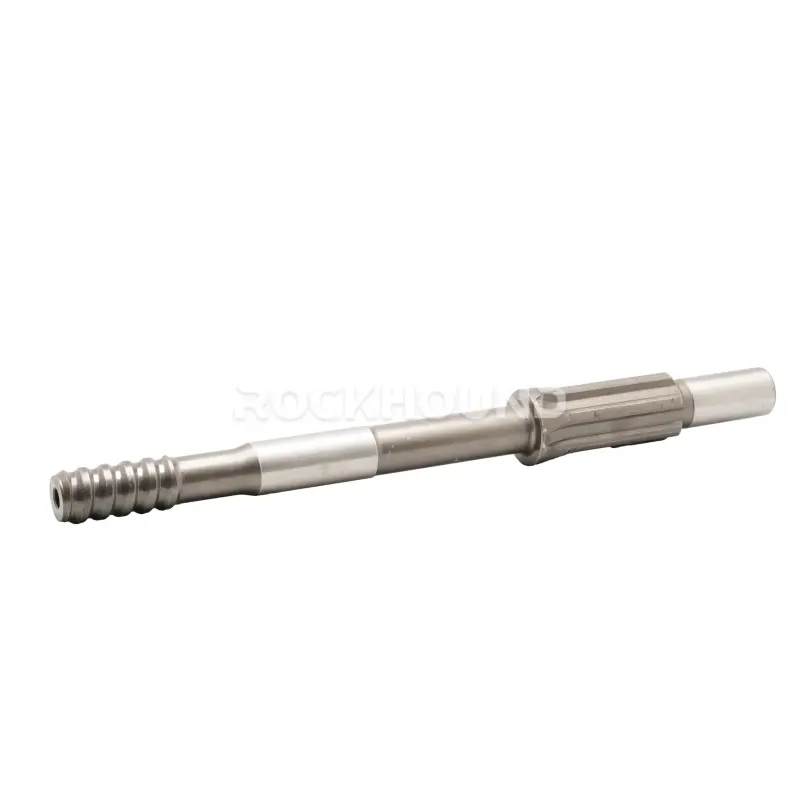

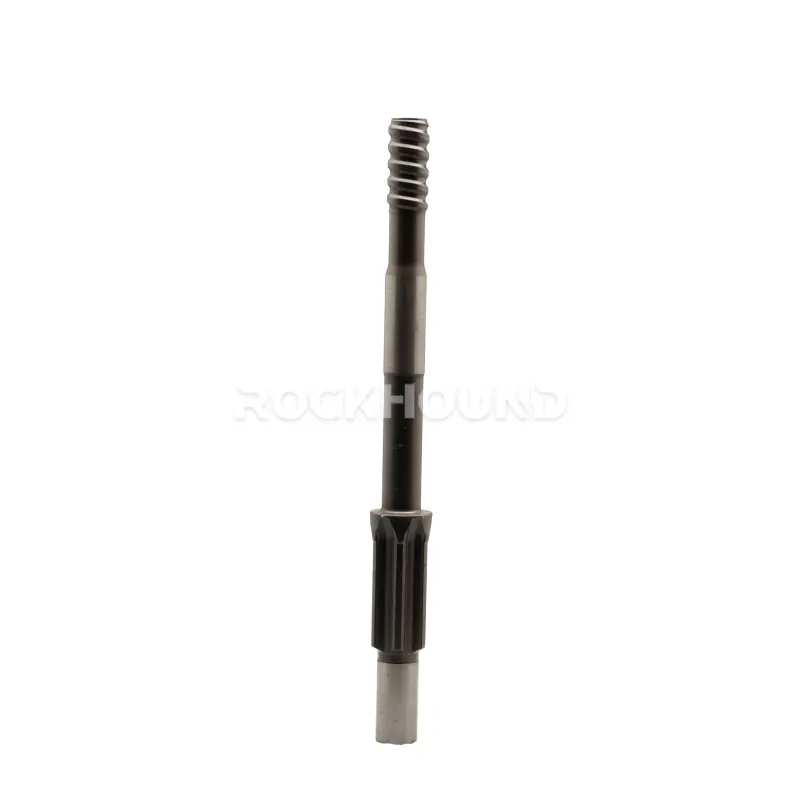

En T38 / T45 Adaptador de vástago (L550mm) es un componente de interfaz de ingeniería de precisión diseñado exclusivamente para el Goteador hidráulico Tamrock HL500 (fabricado bajo la marca Sandvik). Situado entre el pistón de la perforadora y la sarta de perforación, el adaptador de vástago realiza dos funciones simultáneas y mecánicamente exigentes: transmitir axialmente la energía de impacto de alta frecuencia a la barra de perforación y transferir el par de rotación a través del acoplamiento estriado sin pérdidas por deslizamiento o vibración.
La precisión dimensional es primordial. El pistón de la HL500 golpea a frecuencias superiores a 2.000 golpes por minuto; cualquier desviación geométrica en el orificio estriado o el perfil de rosca del vástago concentra la tensión, acelera el desgaste y, en última instancia, daña el mandril de rotación de la fresadora, lo que supone un coste de reparación muchas veces superior al del propio vástago.
Los adaptadores de vástago HL500 de RockHound están mecanizados por CNC y tratados térmicamente según las tolerancias exactas de Sandvik OEM, lo que los hace totalmente intercambiables con los equipos originales y, al mismo tiempo, ofrecen intervalos de servicio prolongados.
Inmersión profunda: ¿Qué es la estructura y función del adaptador de vástago?
Material: acero aleado 23CrNiMo
Todos los adaptadores de vástago RockHound se fabrican con Acero de cementación de baja aleación 23CrNiMo, seleccionado por su excepcional combinación de dureza superficial, tenacidad del núcleo y resistencia a la fatiga por impacto, las tres propiedades que definen la longevidad de los adaptadores de vástago en aplicaciones de perforación hidráulica.
Por qué el 23CrNiMo supera a los aceros para herramientas estándar:
- Cromo (Cr): Aumenta la templabilidad y la resistencia a la oxidación a temperaturas superficiales elevadas generadas por impactos de alta frecuencia.
- Níquel (Ni): Preserva la ductilidad del núcleo tras la cementación profunda, evitando la fractura frágil bajo cargas de choque.
- Molibdeno (Mo): Refina la estructura del grano, resiste la fragilización por revenido y mantiene la dureza en la profundidad de la caja carburada.
El resultado es un vástago que resiste decenas de millones de golpes de pistón sin agrietarse prematuramente por fatiga, un modo de fallo habitual en las alternativas de menor calidad.
Más información: Comparación de materiales de barras de perforación de rocas: 23CrNiMo vs Sanbar64

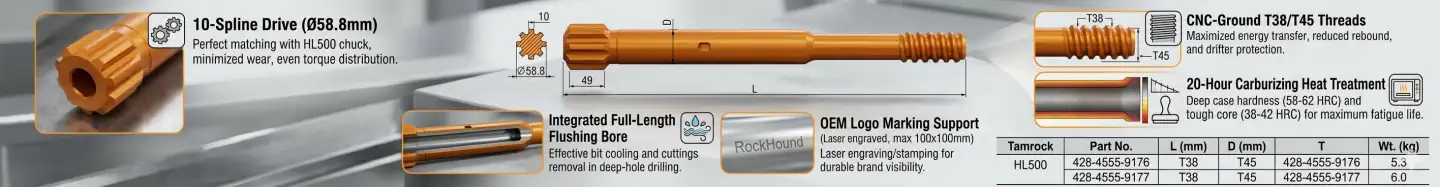

Características principales
Tratamiento térmico de carburación de 20 horas
Cada adaptador de vástago se somete a un Ciclo de carburación con gas de 20 horas seguido de un temple controlado y un revenido a baja temperatura. Este ciclo ampliado consigue:
- Profundidad del caso: Suficiente para mantener la dureza muy por debajo de las superficies de contacto bajo desgaste progresivo.
- Dureza de la superficie: 58-62 HRC: dureza suficiente para resistir el desgaste abrasivo de las estrías y el gripado de las roscas.
- Dureza del núcleo: 38-42 HRC: suficientemente resistente para absorber las tensiones de flexión y tracción de cada ciclo de impacto sin agrietarse.
Los tratamientos térmicos estándar de la industria (8-12 horas) producen profundidades de caja menos profundas que se desgastan rápidamente en aplicaciones HL500 de alta resistencia.
Referencia técnica:Tratamiento térmico de 20 horas en herramientas de perforación de rocas
1. Transmisión de precisión de 10 estrías (Ø58,8 mm)

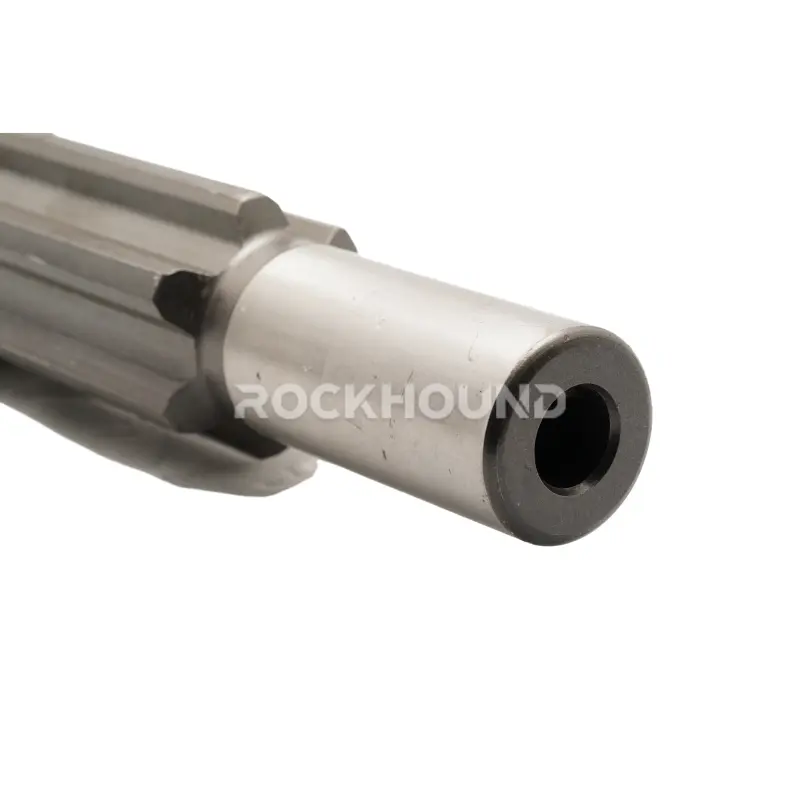

El extremo de accionamiento dispone de 10 estrías externas de alta precisión mecanizado a un diámetro nominal de Ø58,8 mm, ajustándose a la geometría interna del portabrocas giratorio HL500. Las estrictas tolerancias de las estrías garantizan un contacto total en todos los flancos, distribuyendo el par de forma uniforme, reduciendo la carga puntual y minimizando la holgura rotacional que, de otro modo, aceleraría el desgaste del plato.
2.Perfil de rosca rectificado CNC

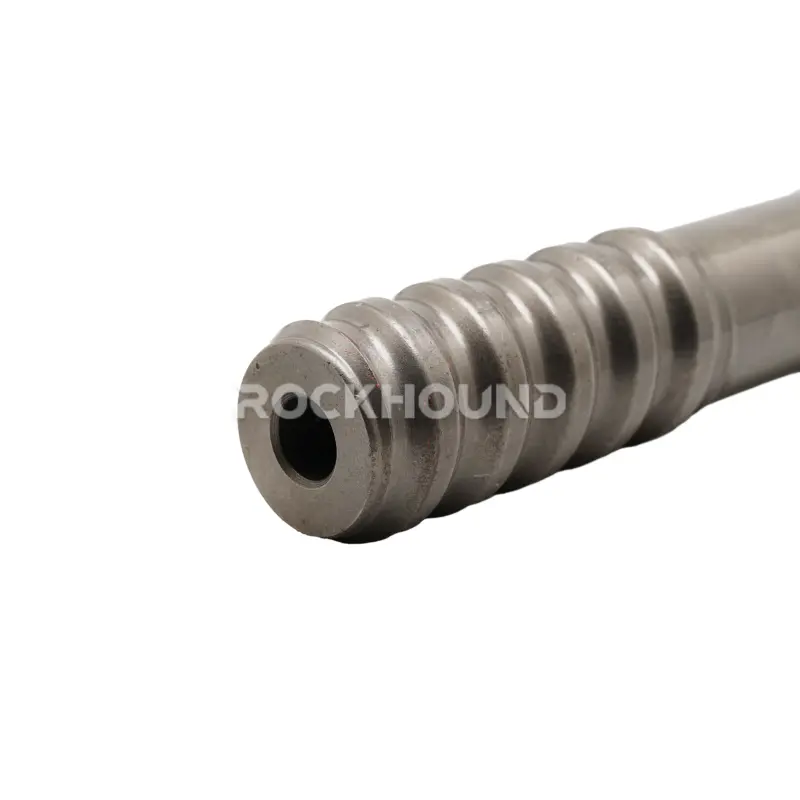

Las roscas macho T38 y T45 están rectificadas (no sólo torneadas) para garantizar la precisión del ángulo del flanco y la uniformidad del radio de la raíz. La geometría correcta de la rosca es fundamental para una transferencia eficiente de la energía: una rosca mal formada refleja la energía del impacto de vuelta al varillaje en lugar de propagarla por la barra de perforación.
3.Taladro de lavado integrado
Un paso central de agua/aire perforado con precisión recorre toda la longitud de 550 mm, manteniendo el diámetro de perforación sin obstrucciones necesario para un lavado eficaz de los recortes y la refrigeración de la broca en aplicaciones de perforación profunda.
4.Soporte de marcado de logotipo OEM
Disponible con grabado por láser o estampación en acero del logotipo de su distribuidor (máx. 100 × 100 mm), lo que proporciona una visibilidad duradera de la marca incluso tras un uso prolongado sobre el terreno.
Resumen del proceso: Proceso de producción de adaptadores de mangos de perforadoras de rocas
Especificación
| Parámetro | Modelo T38 | Modelo T45 |
|---|---|---|
| Compatible Drifter | Tamrock HL500 (Sandvik) | Tamrock HL500 (Sandvik) |
| Número de pieza | 428-4555-9176 | 428-4555-9177 |
| Tipo de hilo | T38 | T45 |
| Longitud total (L) | 550 mm | 550 mm |
| Diámetro del vástago (D) | 45 mm | 45 mm |
| Recuento de splines | 10 | 10 |
| Diámetro del estriado | Ø58,8 mm | Ø58,8 mm |
| Material | Acero aleado 23CrNiMo | Acero aleado 23CrNiMo |
| Dureza de la superficie | 58-62 HRC | 58-62 HRC |
| Peso | 5,3 kg | 6,0 kg |
| Tratamiento térmico | Carburación 20 h | Carburación 20 h |
| Enjuague | Toma central de agua/aire | Toma central de agua/aire |

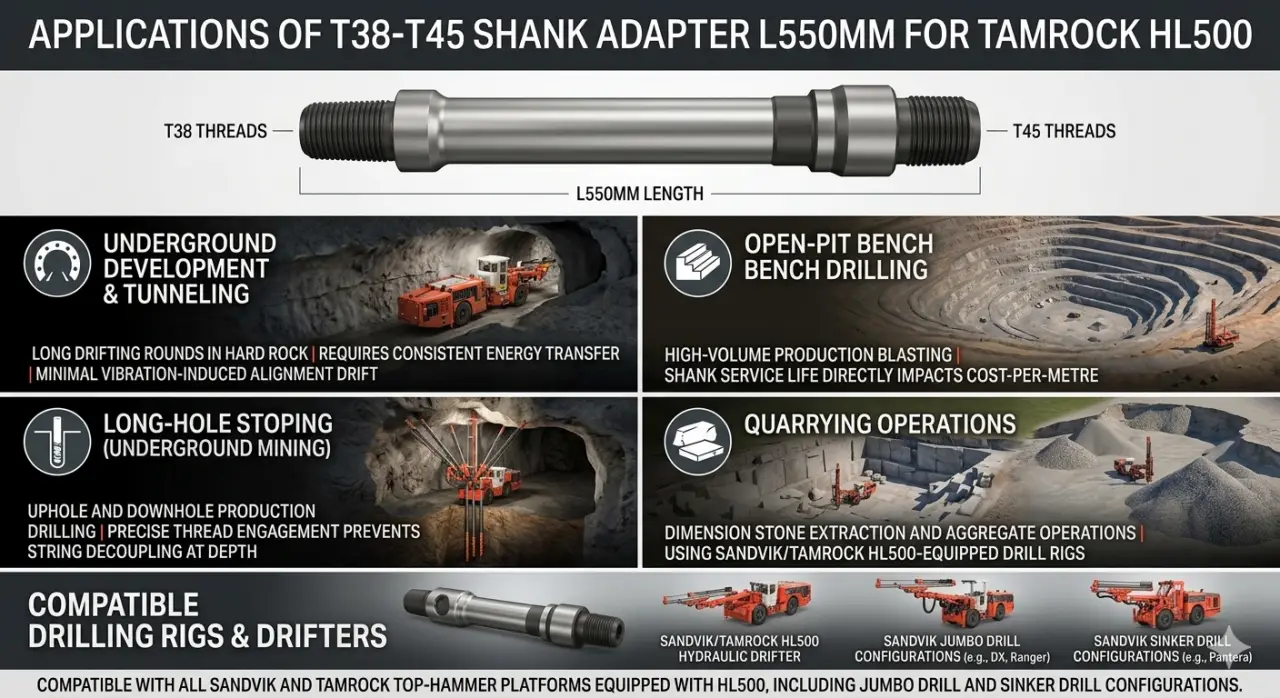

Aplicaciones
Estos adaptadores de mango están diseñados para perforaciones de alta productividad en entornos exigentes:
- Desarrollo subterráneo y construcción de túneles: Largas rondas de deriva en roca dura que requieren una transferencia de energía constante y una deriva de alineación mínima inducida por las vibraciones.
- Perforación en banco a cielo abierto: Granallado de alto volumen de producción en el que la vida útil del vástago repercute directamente en el coste por metro.
- Parada de barrenos largos (minería subterránea): Perforación de producción en superficie y en fondo de pozo, en la que el enganche preciso de la rosca impide el desacoplamiento de la sarta en profundidad.
- Canteras: Operaciones de piedra dimensional y áridos con equipos de perforación Sandvik/Tamrock HL500.
Los equipos de perforación compatibles incluyen todas las plataformas de martillos en cabeza Sandvik y Tamrock equipadas con el Derrochadora hidráulica HL500, incluidas las configuraciones de perforadora jumbo y perforadora de platina.

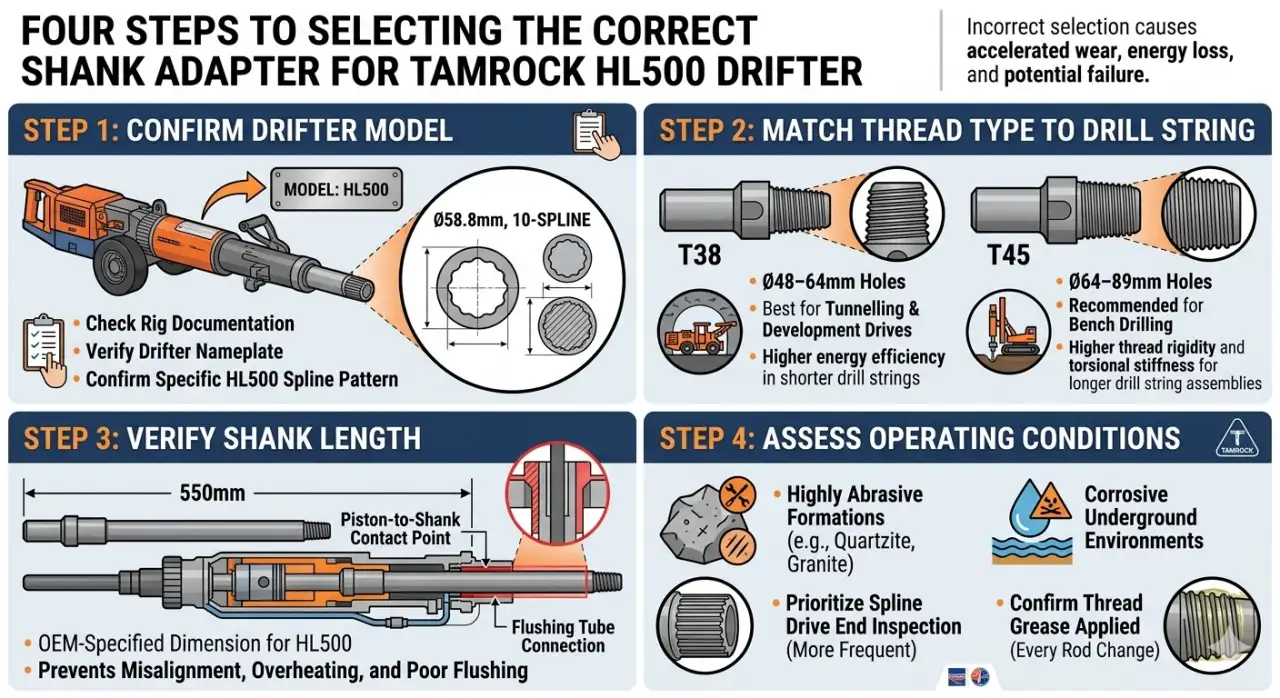

Cómo seleccionar el adaptador de vástago adecuado
La selección de un adaptador de vástago incorrecto provoca el desgaste acelerado del pistón, la pérdida de energía y el posible fallo del derivador. Verifique los cuatro parámetros siguientes antes de realizar el pedido:
Paso 1 - Confirme su modelo de Drifter Consulte la documentación de su equipo o la placa de características de la fresa para conocer la designación del modelo. El diámetro del estriado de la HL500 (Ø58,8 mm, 10 estrías) es específico de esta familia de palas; no es intercambiable con las HL500L, HL600 u otras series de palas Sandvik.
Paso 2 - Adaptar el tipo de rosca a la barra de perforación
- T38: Estándar para perforaciones de diámetro medio (Ø48-64 mm). Mayor eficiencia energética en sartas de perforación más cortas. Ideal para perforaciones de desarrollo y túneles.
T45: Mayor rigidez de rosca y mayor sección transversal para agujeros de Ø64-89 mm. Recomendado para perforación en banco y aplicaciones con sartas de perforación más largas en las que la rigidez torsional es importante.
Paso 3 - Verificar la longitud del vástago La longitud de 550 mm es la especificada por el fabricante para la HL500. El uso de una longitud no estándar altera el punto de contacto entre el pistón y el vástago y puede desalinear la conexión del tubo de lavado, provocando un sobrecalentamiento o una mala evacuación de los recortes.
Paso 4 - Evaluar las condiciones de funcionamiento En formaciones muy abrasivas (cuarcita, granito), dar prioridad a inspeccionar con más frecuencia el extremo de accionamiento del estriado. En entornos subterráneos corrosivos (drenaje ácido de minas), confirme que se aplica grasa para roscas en cada cambio de varilla.
Guía de selección: Adaptador de espiga: Función, Trabajo, Elección y Mantenimiento
Pautas de mantenimiento
Una práctica de mantenimiento correcta prolonga la vida útil del adaptador del vástago en 30-50% y protege la derivadora de daños secundarios.
Lubricación de roscas
Aplique grasa para roscas de alta calidad a base de cobre o disulfuro de molibdeno tanto en la rosca macho como en el acoplamiento de la varilla en cada conexión. Las roscas de funcionamiento en seco se agrietan rápidamente bajo la combinación de par y vibración axial.
Integridad de la perforación de lavado
Compruebe que el orificio central no esté obstruido antes de cada turno. Un conducto de lavado bloqueado reduce la eficacia de refrigeración de la broca y permite que los recortes se acumulen alrededor de la broca, lo que aumenta la resistencia a la penetración y la carga de impacto en el vástago.
Estado del hombro del vástago
El hombro del vástago (cara de impacto del pistón) debe ser plano y estar libre de cráteres de impacto. La exfoliación del hombro más allá de 1 mm de profundidad indica problemas de alineación del pistón que deben diagnosticarse en el nivel del taladro; la perforación continua acelera el fallo catastrófico.
Almacenamiento
Almacene los adaptadores de espiga horizontalmente en estanterías acolchadas, protegidos de la humedad. Aplique un aceite conservante ligero a las superficies roscadas y estriadas antes de periodos de almacenamiento superiores a dos semanas.
Inspección de estrías
Inspeccionar los flancos de las estrías en cada cambio de marcha. Desgaste aceptable: ligero pulido de las superficies de los flancos. Sustituir inmediatamente cuando:
- Hay redondeos o deformaciones visibles en los bordes de los dientes de las estrías.
- El juego lateral (holgura) en el mandril de rotación supera 1,5 mm.
- La raíz de la ranura presenta grietas o picaduras.
El uso continuado de un mango estriado desgastado transfiere una carga de impacto desigual al mandril de rotación, provocando costosas reconstrucciones de la fresa.
Producción conexa
| Botones roscados | Barras de perforación | Manguitos de acoplamiento |
|---|---|---|
|
Puntas de botón roscadas T38: • Broca de botón de rosca T38 | Broca retráctil T38 64-70mm • Broca de botón de rosca T38-76mm para taladro de banco • T38-76mm Brocas de botón de retroceso Para Taladro De Banco Puntas de botón roscadas T45: • T45 Retraer Bit | T45 Botón de rosca Bit para la venta |
Barras de perforación T38: • Alargadera T38 para perforación con martillo en cabeza • Barra T38 MF para perforación con martillo en cabeza • T38 Guía de varilla | T38 Guía de tubería de perforación de martillo en cabeza • Barra de perforación T38-H35-T38 MF para perforación y excavación de túneles Barras de perforación T45: • Alargadera T45 Para Taladros Largos • Varilla T45-46mm Speed MF para perforación de agujeros largos |
Manguito de acoplamiento T38: • Manguito de acoplamiento T38 para perforación con martillo en cabeza Manguito de acoplamiento T45: • Manguitos de acoplamiento T45 para perforación con martillo en cabeza |
PREGUNTAS FRECUENTES
Sí. Los adaptadores de vástago T38 y T45 de RockHound se fabrican según las especificaciones dimensionales exactas de los OEM y son totalmente intercambiables con las referencias Sandvik 428-4555-9176 (T38) y 428-4555-9177 (T45). Todas las dimensiones críticas, incluyendo la geometría del estriado, el perfil de la rosca, la longitud del vástago y el diámetro del orificio de lavado, se verifican comparándolas con los planos de ingeniería originales de Sandvik antes de aprobar la producción.
Ambas encajan en el mismo orificio estriado de la perforadora HL500, pero difieren en el tamaño de la rosca y la aplicación. La rosca T38 tiene una sección transversal más pequeña, adecuada para sartas de perforación con diámetros de agujero de Ø48-64 mm, que ofrece una transferencia de energía eficaz en perforaciones de desarrollo de profundidad media. La rosca T45 tiene una sección transversal mayor y más rígida, diseñada para orificios de Ø64-89 mm y sartas de perforación más largas, lo que proporciona una mayor rigidez torsional en perforaciones de banco y de producción, donde el peso de la sarta es mayor. La elección de una rosca inadecuada para el tamaño del orificio aumenta la pérdida de energía y el desgaste prematuro de la rosca.
Sustituya el adaptador de vástago cuando se observe alguna de las siguientes condiciones:
- El adelgazamiento del flanco de la rosca supera el 25% del perfil original;
- Los bordes de los dientes de las estrías muestran redondeos visibles o deformación plástica;
- El hombro de impacto del pistón se ha desgastado más allá de 1 mm de profundidad;
- El índice de penetración desciende inesperadamente en una formación conocida, lo que suele ser un indicador de pérdida de energía a través de un vástago dañado.
El uso continuado más allá de estos umbrales transfiere daños al pistón de la fresa y al mandril de rotación, resultando en costes de reparación significativamente superiores al coste de un vástago de sustitución.
No. La configuración de Ø58,8 mm y 10 estrías es específica de la HL500. Otras fresadoras Sandvik, incluidas las HL600 y HL700, utilizan diámetros y números de estrías diferentes. La instalación de un vástago que no coincida dañará el mandril de rotación de la perforadora inmediatamente después de su funcionamiento. Verifique siempre el modelo de ahoyador antes de hacer el pedido.
550 mm es la longitud especificada por Sandvik OEM para el HL500. Las desviaciones de esta longitud alteran la geometría del golpe del pistón y la alineación del tubo de lavado. Sin embargo, para modificaciones verificadas del equipo que requieran una longitud no estándar, nuestro equipo técnico puede evaluar las solicitudes de producción personalizadas. Envíenos sus planos de ingeniería y las especificaciones del equipo para su evaluación.
